PLC模拟量模板的接地要求(2)

PLC模拟量模板的接地要求(2)

时间:2017-07-31 08:00来源:www.eadianqi.com 编辑:自动控制网

图4 负载到电隔离模拟量输出模块电压输出的2线制连接 b、对负载/执行器连接到电流输出负载应连接在Q1和MANA端子之间，如图5所示。图5 将负载连接到隔离AO模板的电流输出说明：L+为DC24V供电电压接线端； Q1为模

图4 负载到电隔离模拟量输出模块电压输出的2线制连接
b、对负载/执行器连接到电流输出

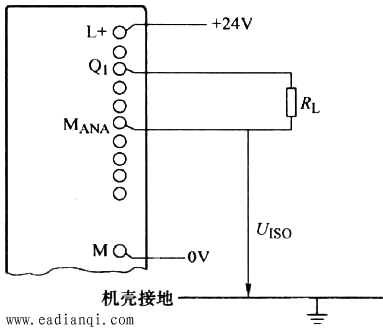

负载应连接在Q1和MANA端子之间，如图5所示。
将负载连接到S7-400 PLC的隔离AO模板的电流输出
图5 将负载连接到隔离AO模板的电流输出
说明：L+为DC24V供电电压接线端； Q1为模拟量输出电流；MANA为模拟电路的参考电位； M为接地；UISO为MANA与机壳接地间的电位差。本文来自www.eadianqi.com
