1、启动、保持、停止电路
 自动控制网www.eadianqi.com版权所有

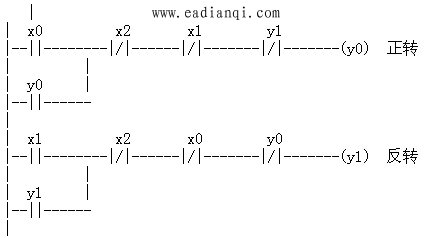

2.三相异步电机正反转控制电路 自动控制网www.eadianqi.com版权所有
 本文来自www.eadianqi.com
3.闪烁电路 自动控制网www.eadianqi.com版权所有
 自动控制网www.eadianqi.com版权所有
4.延时接通/断开电路 本文来自www.eadianqi.com
 自动控制网www.eadianqi.com版权所有
5. DF上升沿微分,DFI下降沿微分 本文来自www.eadianqi.com
DF：当检测到输入触发信号的上升沿时，仅将触点闭合一个扫描周期。
DFI：当检测到输入触发信号的下降沿时，仅将触点闭合一个扫描周期。 本文来自www.eadianqi.com
 本文来自www.eadianqi.com

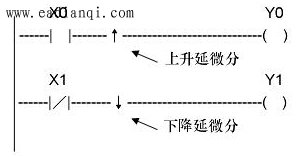

示例说明
在检测到 X0的上升沿（OFF→ON）时，Y0仅为 ON一个扫描周期。
在检测到 X1的下降沿（ON→OFF）时，Y1仅为 ON一个扫描周期。 本文来自www.eadianqi.com
描述
当触发信号状态从 OFF 状态到 ON状态变化时，DF 指令才执行并且输出仅接通一个扫描周期。
当触发信号状态从 ON状态到 OFF 状态变化时，DFI 指令才执行并且输出仅接通一个扫描周期。
若执行条件最初即为闭合，则 PLC接通电源，则不会产生输出。
编程时的注意事项
DF 和 DFI 指令的使用次数有限制，CX1-16R使用这两个指令的次数之和最多为 128 次。 自动控制网www.eadianqi.com版权所有
6、微分指令的应用示例 本文来自www.eadianqi.com
如果采用微分指令编程，可以使程序调试更加简单。

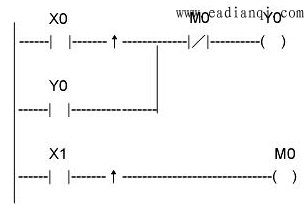

自保持回路应用示例
使用微分指令可以保持输入信号。 自动控制网www.eadianqi.com版权所有
 本文来自www.eadianqi.com

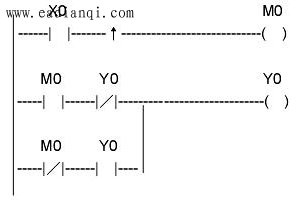

7、交替回路应用示例
使用微分指令也可以构成一个交替变化回路，实现利用同一个输入信号切换进行保持或释放。 自动控制网www.eadianqi.com版权所有
 本文来自www.eadianqi.com
|
