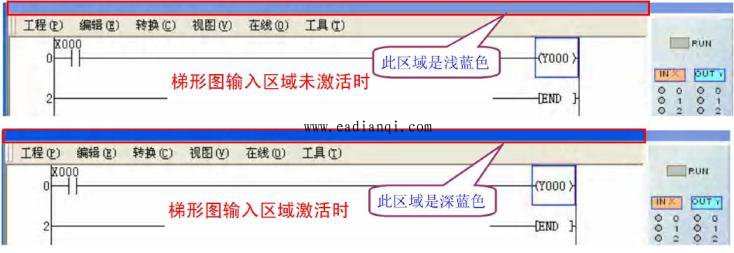

梯形图输入区域激活前后对比 本文来自www.eadianqi.com
（1）菜单的用法
菜单中的各项目和其它软件的内容差不多，下面只介绍几个不同之处和用的比较多的菜单项。
★ “转换”—“转换（F4）”

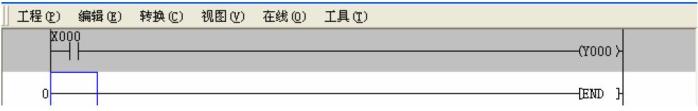

当在程序输入区域输入程序或程序有改动后，新输入的程序或改动部分背景色会变为灰色，如下图所示。此时执行此菜单项对程序进行编译（或按F4 键或程序输入区域下方快捷菜单最左边的转换按钮 ，），如程序无错误，就会编译通过，程序背景色变白色。 本文来自www.eadianqi.com
 自动控制网www.eadianqi.com版权所有
★ “在线”—“写入PLC”
程序写完并编译通过后，执行此项，模拟写入PLC（实际上PLC 并不存放），写入完成后，会提示“写入完成，仿真将启动”对话框，点击“确定”后，右侧“输入输出映像表”中的“RUN”指示灯 就会亮，表示PLC 已经运行，这时就可以使用操作面板中的操作按键进行模拟了。此功能也可以通过左上角人像下面的“PLC 写入”按钮来实现。
（2）节点快捷菜单的说明
在程序输入区域的下方是节点快捷输入菜单项，是比较常用的节点。当把鼠标放于某个节点上时，会显示节点的名称（如常开，常闭，线圈，应用指令，上升沿，下降沿等）。
★ 常开，常闭节点指令 自动控制网www.eadianqi.com版权所有

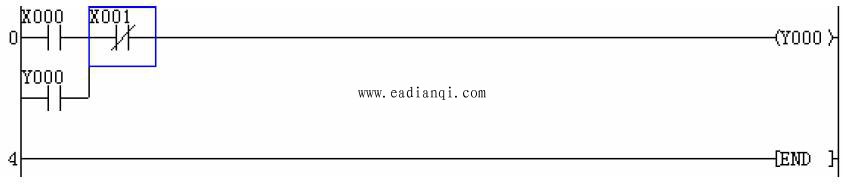

没什么可说的，就和电气原理图中的常开，常闭一样，使用方法也大概一样。如下这段程序是电气控制中常用的自保停电路的PLC 梯形图，其中X000 接起动按钮（常开），X001 接停止按钮（接常开，注意：根据此梯形图，停止按钮必须接常开，如和电气原理图中一样也接常闭，则此梯形图不会有输出。
这是因为：如停止按钮接常闭，X001 就会等于1，则是梯形图中的X001 常闭节点就会断开。如非要停止按钮接常闭节点，则梯形图中的X001 应换为常开。这也是PLC 程序和电气原理图的一个区别吧），Y000 则接控制电机的接触器线圈。你可以看一下是否和电气原理图中的分析方法是否一样。 本文来自www.eadianqi.com
 自动控制网www.eadianqi.com版权所有
另外顺便说一下，PLC 外接开关（如开始按钮，停止按钮等）的形式最好是常开节点，这样在PLC 程序图中的分析方法才能和电气原理图的分析方法一样。不过等你对PLC熟了后，就无所谓了。
|
