PLC在高频脉冲开关电源中的应用(2)

时间:2017-05-21 10:01来源:www.eadianqi.com 编辑:自动控制网

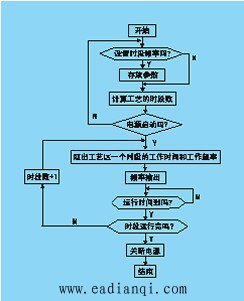

3.2 关键步骤梯形图程序设计 在上述的程序设计中,最关键的步骤就是怎样控制每个时间段输出不同的频率,在设计中我们采用连续模式从端口1执行脉冲输出,并使用plc的专用语句puls(65)和sped(64)执行无加速或减速

本文来自www.eadianqi.com

  3.2 关键步骤梯形图程序设计 本文来自www.eadianqi.com

  在上述的程序设计中,最关键的步骤就是怎样控制每个时间段输出不同的频率,在设计中我们采用连续模式从端口1执行脉冲输出,并使用plc的专用语句puls(65)和sped(64)执行无加速或减速的单相固定占空率脉冲输出。下面将介绍输出控制的步骤: 自动控制网www.eadianqi.com版权所有

  (1) 设定脉冲输出端口1(cw)。

本文来自www.eadianqi.com

  (2) 将1.6kω电阻接入cw和地之间,则输出电沅可为5v-24v。

自动控制网www.eadianqi.com版权所有

  (3) 端口模式设定(dm6611)简单定位模式(0001)。端口1操作设定(dm6643)为固定占空率。

本文来自www.eadianqi.com

  (4) 设定固定脉冲,puls(65):设置速度输出,sped(64),此端口是无加速/减速功能。

本文来自www.eadianqi.com

  (5) 模式控制,ini(61):停止指定端口的脉冲输出。读高速记数器pv,prv(62)读指定端口的脉冲输出状态。 自动控制网www.eadianqi.com版权所有

  在这里我们介绍使用控制端口1的脉冲输出语句puls和sped在程序中的运用,其程序梯形图如图3所示。
