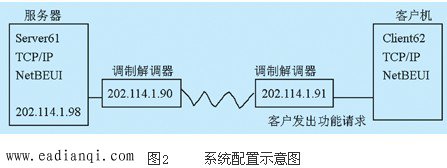

4 举例说明 本文采用以下配置作为示例： 本文来自www.eadianqi.com 服务器：名称为server61，并配有microsoft windows v4.0，cimplicity hmi服务器软件，调制解调器，以太网ip地址为202.114.1.98，两个连续的ip地址-202.114.1.90和202.114.1.91－用于配置远程访问服务。 本文来自www.eadianqi.com 客户机：命名为client62，并配有microsoft windows95，cimplicity hmi浏览站软件，调制解调器。配置图示如图2所示： 本文来自www.eadianqi.com
4.1 测试连接 本文来自www.eadianqi.com 当从客户端拨入服务器并建立连接后，可以进行如下的测试。 本文来自www.eadianqi.com （1） 客户端测试 自动控制网www.eadianqi.com版权所有 从客户机上要计算机名测试服务器，如下： 本文来自www.eadianqi.com
c:windows》ping server61 本文来自www.eadianqi.com
pinging server61 ［202.114.1.98］ with 32 bytes of data： 自动控制网www.eadianqi.com版权所有 reply from 202.114.1.98： bytes=32 time=103ms ttl=128 自动控制网www.eadianqi.com版权所有 reply from 202.114.1.98： bytes=32 time=101ms ttl=128 自动控制网www.eadianqi.com版权所有
reply from 202.114.1.98： bytes=32 time=99ms ttl=128 本文来自www.eadianqi.com
c:windows 自动控制网www.eadianqi.com版权所有 （2） 服务器测试 本文来自www.eadianqi.com
同理可以从服务器测试客户机，如下： 自动控制网www.eadianqi.com版权所有
c:windows》ping client62 自动控制网www.eadianqi.com版权所有
pinging client62 ［202.114.1.91］ with 32 bytes of data： 本文来自www.eadianqi.com reply from 202.114.1.91： bytes=32 time《10ms ttl=128 本文来自www.eadianqi.com reply from 202.114.1.91： bytes=32 time=1ms ttl=128 自动控制网www.eadianqi.com版权所有 reply from 202.114.1.91： bytes=32 time=1ms ttl=128 本文来自www.eadianqi.com c:windows 本文来自www.eadianqi.com 4.2 从客户机访问cimplicity hmi工程 本文来自www.eadianqi.com （1） 浏览一个点 本文来自www.eadianqi.com 在cimedit中打开select a point浏览器时，project域是空的，要想浏览服务器上的点需要在project域中输入服务器的计算机名，如server61。 本文来自www.eadianqi.com （2） 打开一个cimview屏幕 自动控制网www.eadianqi.com版权所有
想在客户机上打开一个cimview屏幕而其中使用了非严格格式化的数据点，可以使用/project命令行的选项指明服务器上运行的是希望访问的工程。格式如下： 本文来自www.eadianqi.com cimview /project 本文来自www.eadianqi.com 这里是服务器计算机名，是想显示的屏幕的路径名。如： 自动控制网www.eadianqi.com版权所有 cimview/project server61 c:cimplicity hmiscreens1.cim 自动控制网www.eadianqi.com版权所有 5 结束语 本文来自www.eadianqi.com
在实际应用中，可能使用windows更高版本的操作系统，具体的设置步骤差别不大，会更为简便。该远程数据访问功能在实际工程得到了应用，效果良好。 自动控制网www.eadianqi.com版权所有
|
