1 引言

　　PLC输出的集成脉冲可通过步进电机进行定位控制。关于定位控制，调节和控制操作之间存在一些区别。步进电机不需要连续的位置控制，而在控制操作中得到应用。在以下的程序例子中，借助于cpu214所产生的集成脉冲输出，通过步进电机来实现相对的位置控制。虽然这种类型的定位控制不需要参考点，本例还是粗略地描述了确定参考点的简单步骤。因为实际上它总是相对一根轴确定一个固定的参考点，因此，用户借助于一个输入字节的对偶码（dual coding）给cpu指定定位角度。用户程序根据该码计算出所需的定位步数，再由cpu输出相关个数的控制脉冲。 自动控制网www.eadianqi.com版权所有

2 系统结构

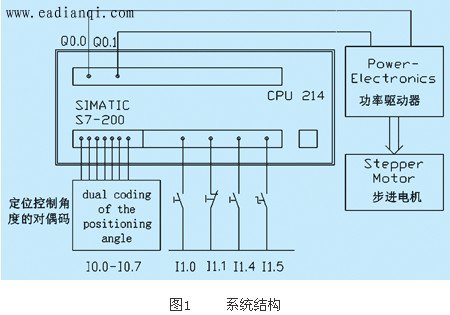

　　如图1所示。 本文来自www.eadianqi.com

3 硬件配置

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

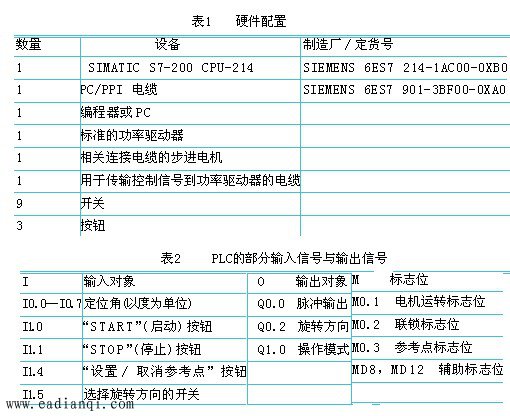

　　如表1所示。
