plc逻辑设计法

时间:2015-09-24 07:57来源:www.eadianqi.com 编辑:自动控制网
将一个电气控制系统中各电器如继电器、接触器等接通和断开的状态用1和0来表示;然后根据控制要求,绘制系统的状态转换表。通过状态转换表中各状态之间的关系编写PLC梯形图。 例2:某组合机车动力头的控制 控制要求: 某组合机车动力头的进给运动如图所示。工

将一个电气控制系统中各电器如继电器、接触器等“接通”和“断开”的状态用“1”和“0”来表示;然后根据控制要求,绘制系统的状态转换表。通过状态转换表中各状态之间的关系编写PLC梯形图。  自动控制网www.eadianqi.com版权所有

例2:某组合机车动力头的控制

自动控制网www.eadianqi.com版权所有

控制要求: 自动控制网www.eadianqi.com版权所有

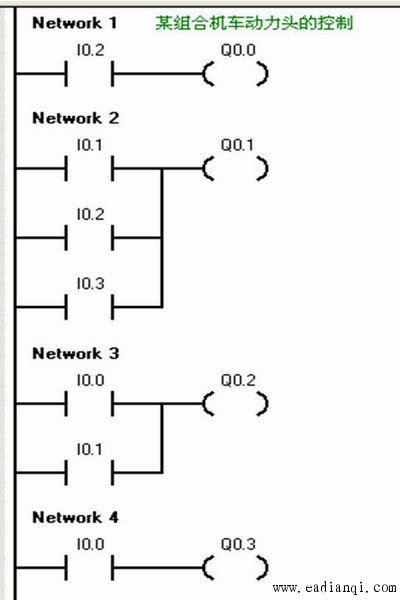

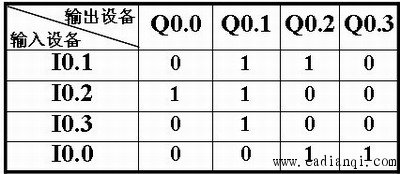

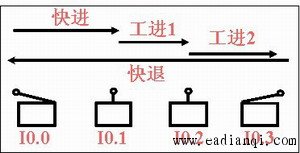

某组合机车动力头的进给运动如图所示。工作一个循环后,返回并停在初始位置。控制各电磁阀的Q0.0-Q0.3在各步的状态如表所示。编写满足要求的梯形图。 本文来自www.eadianqi.com


图1 例1

图2 例2

图3 例3
