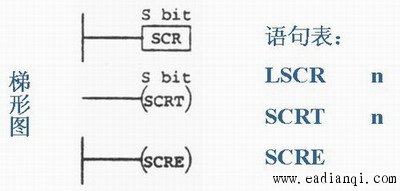

图  梯形图与数据类型

 LSCR指令标记一个顺序控制继电器（SCR）段的开始。当n=1时，允许该SCR段工作。SCR段必须用SCRE指令结束。 自动控制网www.eadianqi.com版权所有

SCRT指令标记SCR段的转移。当n=1时，一方面对下一个SCR使能位（S位）置位，以便下一个SCR段工作；另一方面又同时对本SCR使能位（S位）复位，以使本SCR段停止工作。 本文来自www.eadianqi.com

SCRE指令表示一个SCR段的结束。
