标准触点：
当常开（NO）触点对应的存储器址位（bit）为1时，表示该触点闭合，常闭（NC）触点对应的存储器址位（bit）为0时，表示该触点闭合。 自动控制网www.eadianqi.com版权所有

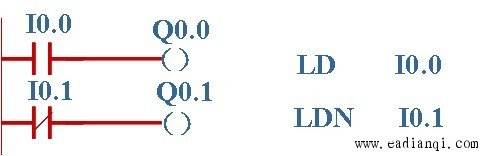

1、装载与非装载指令——LD、LDN 例： 自动控制网www.eadianqi.com版权所有

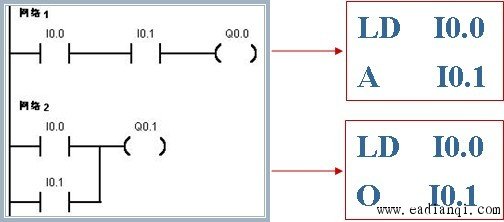

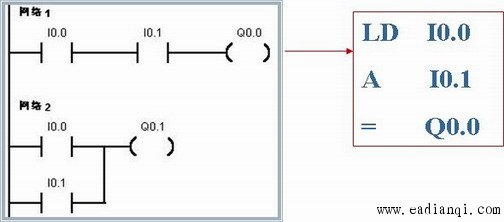

本文来自www.eadianqi.com 2、与、或及输出指令 本文来自www.eadianqi.com （1）常开触点的与、或——A、O 自动控制网www.eadianqi.com版权所有
例： 本文来自www.eadianqi.com

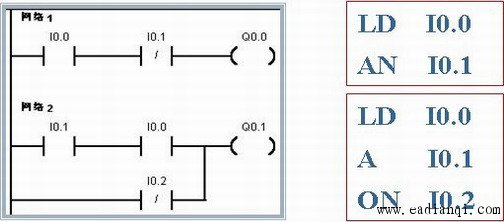

图3 例 本文来自www.eadianqi.com （2）常闭触点的与、或——AN、ON 自动控制网www.eadianqi.com版权所有
例： 图4 例 本文来自www.eadianqi.com 以上指令的操作对象：I、Q、M、SM、T、C、V、S、L 本文来自www.eadianqi.com

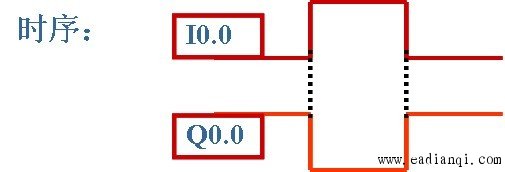

（3）输出指令—— = 自动控制网www.eadianqi.com版权所有

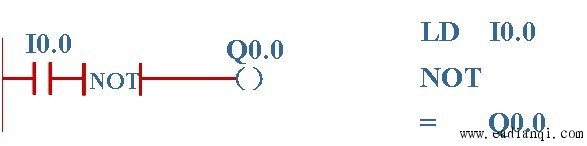

例： 图5 例 本文来自www.eadianqi.com 3、取非指令—— NOT 自动控制网www.eadianqi.com版权所有

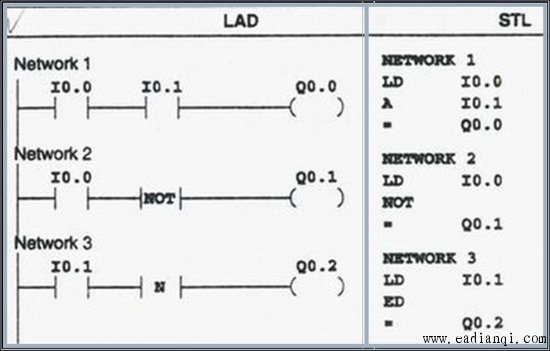

本文来自www.eadianqi.com 4、正、负跳变指令—— EU、ED 自动控制网www.eadianqi.com版权所有
正跳变触点： 自动控制网www.eadianqi.com版权所有
负跳变触点：

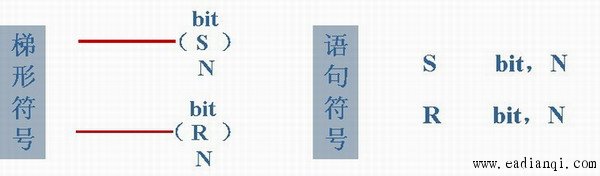

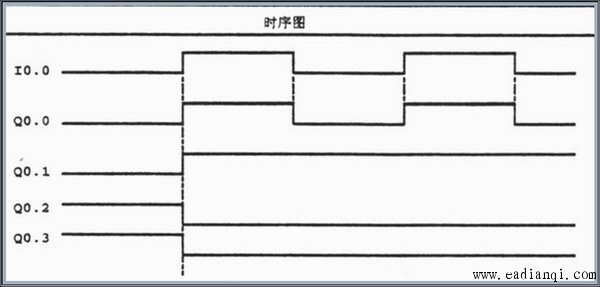

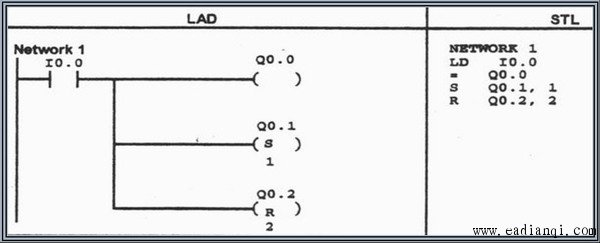

本文来自www.eadianqi.com 5、置位和复位（N位）指令—— S、R 本文来自www.eadianqi.com
执行置位（置1）和复位（置0）指令时，从bit或out指令的地址参数开始的N个点都被置位或复位。
6、空操作指令—— NOP 本文来自www.eadianqi.com 空操作指令不影响程序的执行，操作数N是一个0—255之间的数。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 7、块操作指令—— ALD、OLD 本文来自www.eadianqi.com ALD — 块串联，OLD — 块并联 本文来自www.eadianqi.com |
本文来自www.eadianqi.com

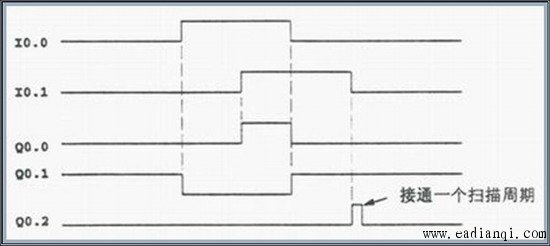

在检测到每一次正跳变（从OFF到ON）之后，让能流接通一个扫描周期。
在检测到每一次负跳变（从ON到OFF）之后，让能流接通一个扫描周期。 本文来自www.eadianqi.com
