S7-22X系列PLC的硬件模块包括 CPU模块 （即 主机模块 ）和 扩展模块 两部分。即当所选择的主机模块无法满足控制系统的要求时，就需要对硬件系统进行扩展。 图1 硬件模块 1、性能优越的全系列S7-22X CPU UNIT I/O W H D CPU 221 10 90mm 80mm 62mm CPU 222 14

S7-22X系列PLC的硬件模块包括CPU模块（即主机模块）和扩展模块两部分。即当所选择的主机模块无法满足控制系统的要求时，就需要对硬件系统进行扩展。 自动控制网www.eadianqi.com版权所有


图1 硬件模块

本文来自www.eadianqi.com

1、性能优越的全系列S7-22X CPU

本文来自www.eadianqi.com

UNIT I/O W H D
CPU 221 10 90mm 80mm 62mm
CPU 222 14 90mm 80mm 62mm
CPU 224 24 120.5mm 80mm 62mm
CPU 226 40 196mm 80mm 62mm
图2 CPU

本文来自www.eadianqi.com

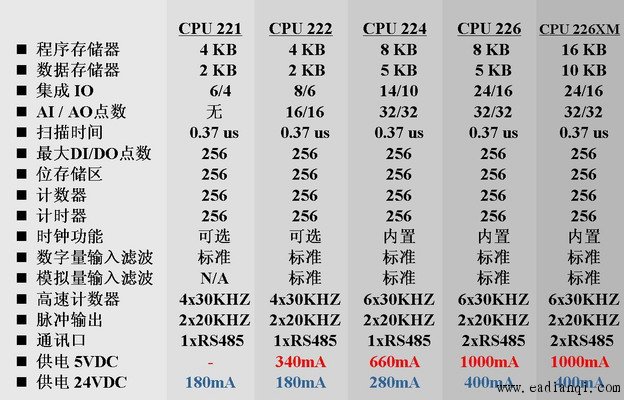

图3 性能参数 自动控制网www.eadianqi.com版权所有

2、丰富的扩展模块 本文来自www.eadianqi.com

扩展模块包括：数字量I/O模块、模拟量I/O模块、通讯模块、功能模块四类。根据系统的要求进行选择和配置这些扩展模块。 本文来自www.eadianqi.com

数字量I/O模块：


自动控制网www.eadianqi.com版权所有

EM221： 8DI(24VDC,120/230VAC)
EM222： 4DO(24VDC,RELAY 8DO(24VDC,120/230VAC,RELAY)
EM223： 4DI/4DO(24VDC/24VDC,RELAY) 8DI/8DO(24VDC/24VDC,RELAY) 16DI/16DO(24VDC/24VDC,RELAY)

模拟量I/O模块： 本文来自www.eadianqi.com

EM231： 4AI(U/I)
EM232： 2AO(U/I)
EM235： 4AI/1AO(U/I)
EM231： 4AI(TC:S,T,R,E,N,K,J)
EM231： 2AI(RTD:PT,CU,NI,R)

通讯模块： 自动控制网www.eadianqi.com版权所有

EM277: PROFIBUS-DP
CP243-1: ETHERNET
CP243-1IT: ETHERNET IT
CP243-2: AS-i

功能模块：

本文来自www.eadianqi.com

EM241: MODEM
EM253: POSITION

3、S7-22X各CPU模块的扩展能力

本文来自www.eadianqi.com


图4 CPU模块的扩展能力

自动控制网www.eadianqi.com版权所有
