PLC的内部等效电路

时间:2015-09-23 07:34来源:www.eadianqi.com 编辑:自动控制网
下图所示是PLC的 内部等效电路 ,以其中的起动按钮SB1为例,其接入接口I0.0与输入映像区的一个触发器I0.0相连接,当SB1接通时,触发器I0.0就被触发为1状态,而这个1状态可被用户程序直接引用为I0.0触头的状态,此时I0.0触头与SB1的通断状态相同,即SB1接通,

下图所示是PLC内部等效电路,以其中的起动按钮SB1为例,其接入接口I0.0与输入映像区的一个触发器I0.0相连接,当SB1接通时,触发器I0.0就被触发为“1”状态,而这个“1”状态可被用户程序直接引用为I0.0触头的状态,此时I0.0触头与SB1的通断状态相同,即SB1接通,I0.0触头状态为“1”,反之SB1断开,I0.0触头状态为“0”,由于I0.0触发器功能与继电器线圈相同且不用硬连接线,所以I0.0触发器等效为PLC内部的一个I0.0软继电器线圈。同理,输出Q0.0则是PLC内部继电器的物理常开触头,一旦闭合,外部相应的KM线圈、指示灯HL1就会接通。PLC输出端有输出电源用的公共接口COM。 本文来自www.eadianqi.com

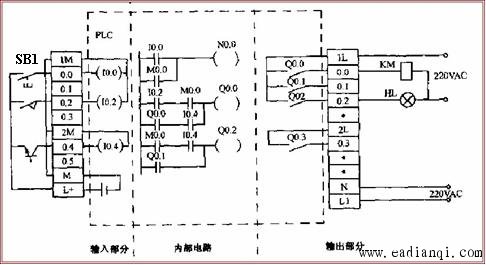

图1 PLC的等效电路
