1．是否采用PLC 自动控制网www.eadianqi.com版权所有 设计一个控制系统，首先应该考虑的是：是否采用PLC。考虑的原则除控制功能外，主要是经济性和可靠性。如果被控制系统很简单，I/O点数很少，或者I/O点数虽多、但控制不复杂，特别是各部分相互联系很少，那就没有必要采用PLC。下列情况可考虑采用PLC： 本文来自www.eadianqi.com 1）I/O点数多，控制复杂。若用继电器控制需大量的中间继电器、时间继电器、计数器等。 本文来自www.eadianqi.com 2）对可靠性要求特别高，用继电器控制不能满足。 自动控制网www.eadianqi.com版权所有

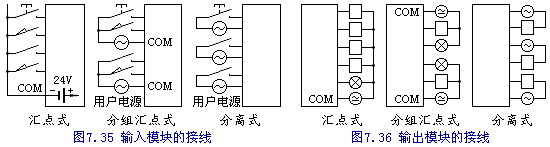

3）生产需要经常改变控制程序和修改控制参数。 自动控制网www.eadianqi.com版权所有 4）可以用一台PLC控制多台设备。 自动控制网www.eadianqi.com版权所有 2．PLC的选型 自动控制网www.eadianqi.com版权所有 一旦决定采用PLC，可从以下几个方面考虑选型： 自动控制网www.eadianqi.com版权所有 1）结构型式及档次——按照物理结构，PLC分为整体式和模块式。整体式的每一I/O点的价格较低。对于单台仅需开关量控制的设备，一般选小型整体式PLC就可满足要求。对于复杂的、要求较高的系统可考虑采用模块式的中、大型机，这样能灵活地配置I/O模块的点数和类型。根据要求使之具有数值运算、模拟量控制、PID闭环控制、运动控制、通讯联网等功能。 本文来自www.eadianqi.com 2）容量——PLC的容量指用户存储器容量（步数）和I/O点数两方面的含义。选择存储器容量可按25％留裕量。I/O点数可按10～15％考虑裕量。 本文来自www.eadianqi.com 3．开关量I/O模块的选择——输入模块有交流输入和直流输入两种类型。交流输入方式接触可靠、适合有油雾、粉尘的恶劣环境下使用。直流输入的延迟时间短，还可以与接近开关、光电开关等电子输入开关连接。输入电压5V、12V、24V属低电平，传输距离不宜太远，如5V模块最远距离不得超过10m，距离较远的设备应选用较高电压的模块。 本文来自www.eadianqi.com 输出模块中，继电器输出的价格便宜，适用的电压范围较宽，承受瞬时过电压和过电流的能力较强。对于不频繁通断的负载应优先选用（电感性负载最高通断频率不得超过1Hz）。对于频繁通断的负载，应采用无触点开关输出，即选用晶体管输出（直流输出）或双向晶闸管输出（交流输出）。在选用输入、输出模块时还应考虑同时接通的点数。一般来讲，同时接通的输入或输出点数不要超过输入或输出点数的60％。 自动控制网www.eadianqi.com版权所有 3．I/O模块的外部接线 自动控制网www.eadianqi.com版权所有 开关量输入、输出模块的外部接线分为汇点式、分组汇点式和分离式三种，汇点式的各输入回路有—个公共端COM，并共用—个电源（直流电源一般是PLC自带）；分组汇点式由几个电源供电，分离式各个输入输出回路由单独电源供电，后5种输入、输出模块的交流或直流电源一般由用户提供。 自动控制网www.eadianqi.com版权所有
