循环移位与移位指令 右循环移位指令ROR、左循环移位指令ROL 自动控制网www.eadianqi.com版权所有 带进位循环右移指令RCR、带进位循环左移指令RCL 自动控制网www.eadianqi.com版权所有 位右移位指令SFTR、位左位指令SFTL 本文来自www.eadianqi.com 字右移位指令WSFR、字左移位指令WSFL 本文来自www.eadianqi.com 先入先出(FIFO)写入指令SFWR、读出指令SFRD 自动控制网www.eadianqi.com版权所有

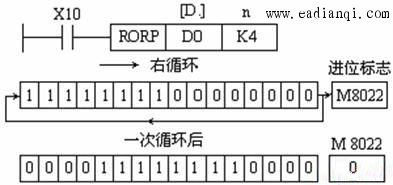

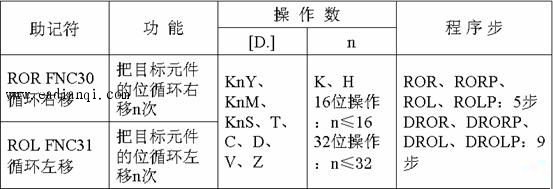

1、右循环移位指令ROR、左循环移位指令ROL 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

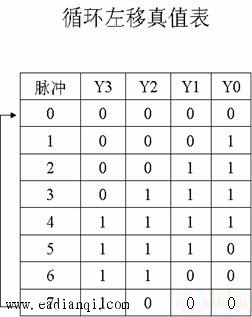

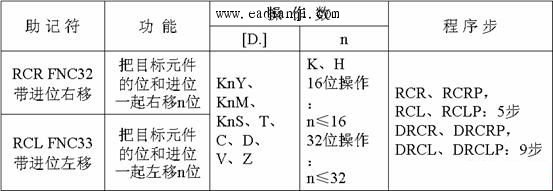

2、带进位循环右移指令RCR、带进位循环左移指令RCL 本文来自www.eadianqi.com
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 执行RCR、RCL指令时，各位的数据与进位位M8022一起（16位指令时一共17位）向右（或向左）循环移动n位。在循环中移出的位送入进位标志，后者又被送回到目标操作元件的另一端。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

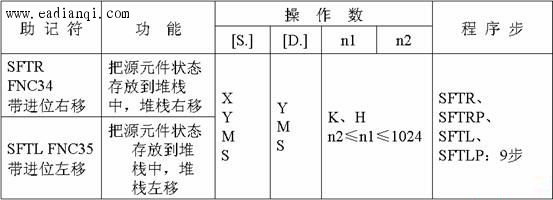

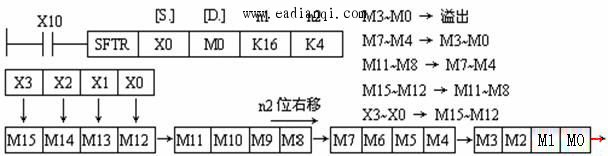

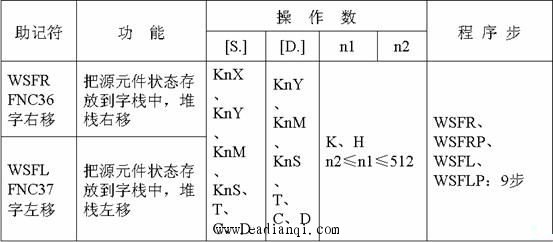

4、字右移位指令WSFR、字左移位指令WSFL 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

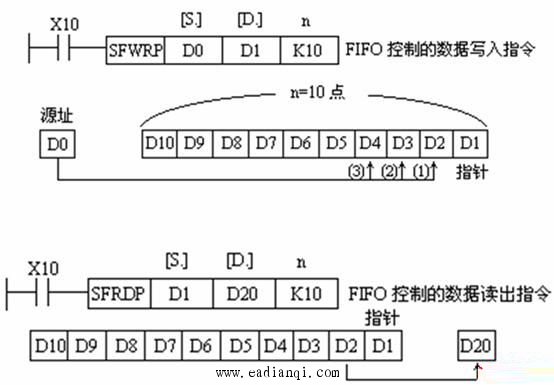

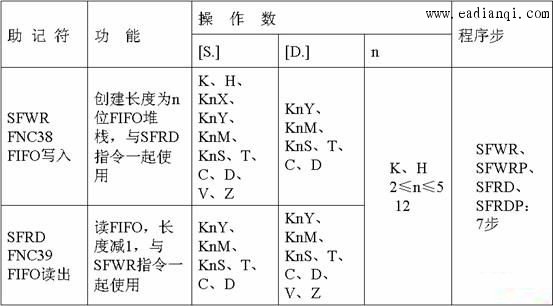

自动控制网www.eadianqi.com版权所有 本文来自www.eadianqi.com 5、先入先出(FIFO)写入指令SFWR、读出指令SFRD 本文来自www.eadianqi.com
本文来自www.eadianqi.com

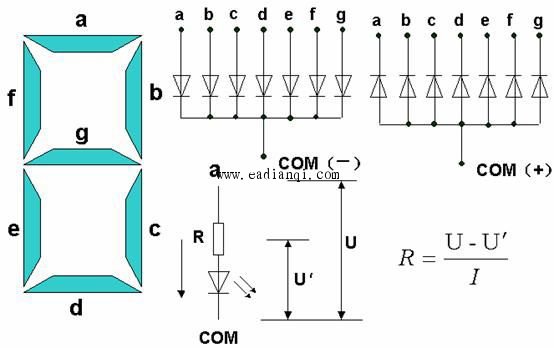

本文来自www.eadianqi.com 本文来自www.eadianqi.com 案例：数码管显示控制 自动控制网www.eadianqi.com版权所有 用PLC控制七段数码管循环显示数字0~9，显示间隔1s。 本文来自www.eadianqi.com LED数码管工作原理 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

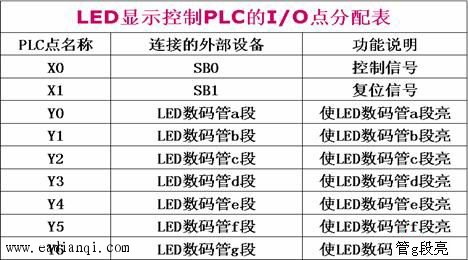

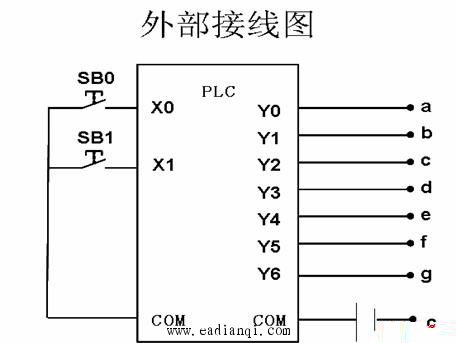

一、硬件设计 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

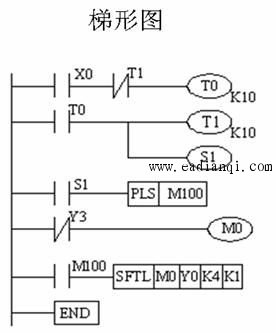

自动控制网www.eadianqi.com版权所有 二、软件设计 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

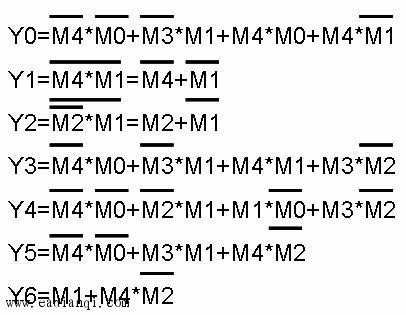

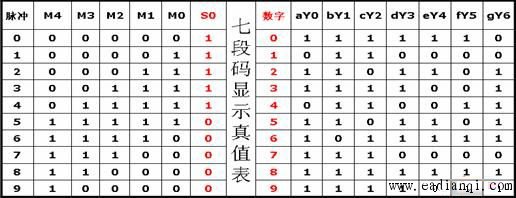

本文来自www.eadianqi.com a~g 自动控制网www.eadianqi.com版权所有
段逻辑译码关系 本文来自www.eadianqi.com 本文来自www.eadianqi.com
