PLC 程序设计方法三顺序控制功能图的编程方法选择单序列结构的编程方法
案例： 本文来自www.eadianqi.com
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 一、动作分析 自动控制网www.eadianqi.com版权所有

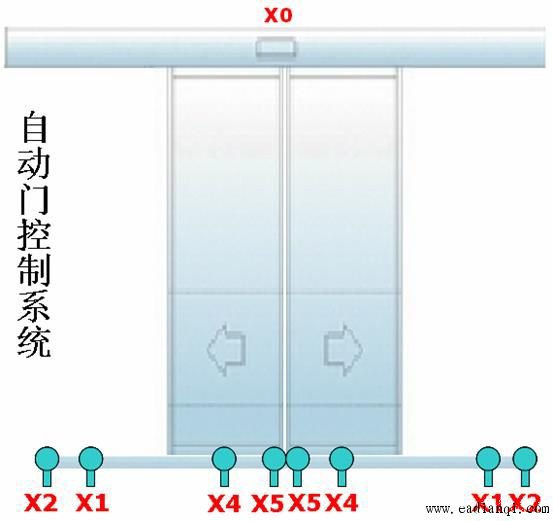

人靠近自动门时，感应器X0为ON，Y0驱动电动机高速开门，碰到开门减速开关X1时，变为低速开门。碰到开门极限开关X2时电动机停转，开始延时。若在0.5s内感应器检测到无人，Y2起动电动机高速关门。碰到关门减速开关X4时，改为低速关门，碰到关门极限开关X5时电动机停转。在关门期间若感应器检测到有人，停止关门，T1延时0.5s后自动转换为高速开门。 本文来自www.eadianqi.com

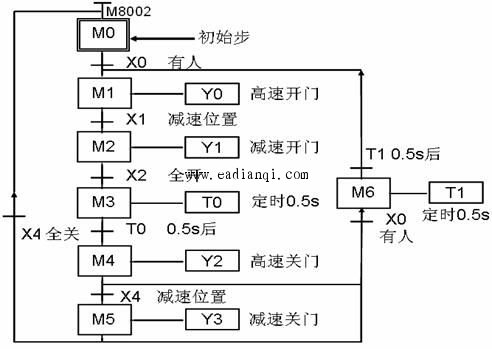

二、硬件设计 本文来自www.eadianqi.com 根据前面的学习，再依据图中的标示，同学们可以自己画出输入及输出端口的分配，在这不加深述 自动控制网www.eadianqi.com版权所有 三、顺序功能图的绘制 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

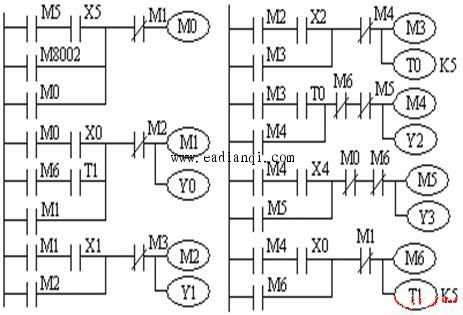

自动控制网www.eadianqi.com版权所有 四、编程 自动控制网www.eadianqi.com版权所有 1、选择序列起-保-停电路编程 本文来自www.eadianqi.com

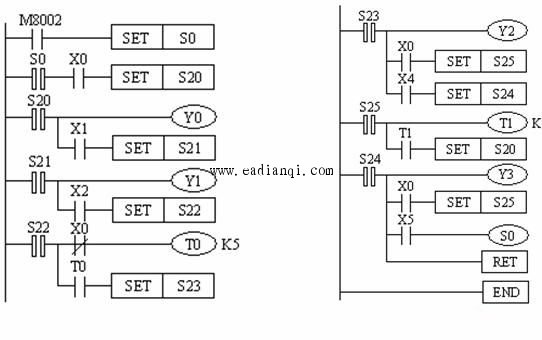

自动控制网www.eadianqi.com版权所有 自动控制网www.eadianqi.com版权所有 2、选择序列结构的步进指令编程 本文来自www.eadianqi.com
