PLC顺序控制设计法之功能表图

时间:2014-11-11 18:45来源:未知 编辑:自动控制网
一、顺序控制设计法 顺序控制就是按照生产工艺预先规定的顺序,在各个输入信号的作用下,根据内部状态和时间的顺序,在生产过程中各个执行机构自动地有序地进行工作。使用顺序控制设计法时首先根据系统的工艺过程,画出顺序功能图,然后根据顺序功能图画出梯形

一、顺序控制设计法

  顺序控制就是按照生产工艺预先规定的顺序,在各个输入信号的作用下,根据内部状态和时间的顺序,在生产过程中各个执行机构自动地有序地进行工作。使用顺序控制设计法时首先根据系统的工艺过程,画出顺序功能图,然后根据顺序功能图画出梯形图。 自动控制网www.eadianqi.com版权所有

  顺序控制设计法是一种先进的设计方法,很容易被初学者接受,程序的调试、修改和阅读也很容易,并且大大缩短了设计周期,提高了设计效率。 自动控制网www.eadianqi.com版权所有

二、顺序控制设计法的设计基本步骤

自动控制网www.eadianqi.com版权所有

  1.步的划分 自动控制网www.eadianqi.com版权所有

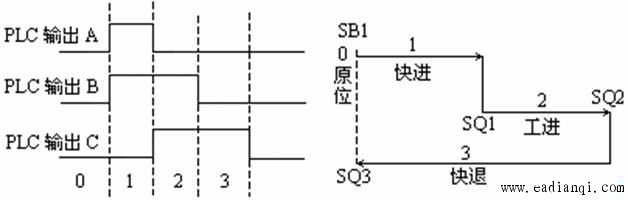

  分析被控对象的工作过程及控制要求,将系统的工作过程划分成若干个阶段,这些阶段称为“步”。步是根据PLC输出量的状态划分的,只要系统的输出量状态发生变化,系统就从原来的步进入新的步。在每一步内PLC各输出量状态均保持不变,但是相邻两步输出量总的状态是不同的。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

  2.转换条件的确定

自动控制网www.eadianqi.com版权所有

  转换条件是使系统从当前步进入下一步的条件。常见的转换条件有按钮、行程开关、定时器和计数器的触点的动作(通/断)等。 自动控制网www.eadianqi.com版权所有

  3.顺序功能图的绘制 自动控制网www.eadianqi.com版权所有

  根据以上分析画出描述系统工作过程的顺序功能图。这是顺序功能设计法中最关键的一个步骤。绘制顺序功能图的具体方法将在下节介绍。 自动控制网www.eadianqi.com版权所有

  4.梯形图的绘制 本文来自www.eadianqi.com

  根据顺序功能图,采用某种编程方式设计出梯形图。 本文来自www.eadianqi.com

  常用的设计方法有三种:起-保-停电路设计法、以转换为中心设计法、步进顺控指令设计法。 本文来自www.eadianqi.com

三、顺序功能图的组成要素

本文来自www.eadianqi.com

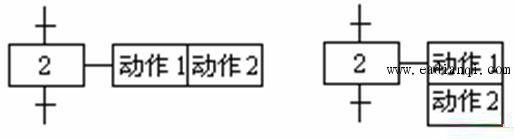

  顺序功能图主要由步、有向连线、转换、转换条件和动作(或命令)等要素组成。

本文来自www.eadianqi.com

  步与步之间实现转换应同时具备两个条件:

自动控制网www.eadianqi.com版权所有

  (1) 前级步必须是活动步。

本文来自www.eadianqi.com

  (2) 对应的转换条件成立。 自动控制网www.eadianqi.com版权所有
