1、中央处理单元（CPU）
(1)诊断PLC 电源、内部电路的工作状态及编制程序中的语法错误。
(2)采集现场的状态或数据，并送入PLC 的寄存器中。
(3)逐条读取指令，完成各种运算和操作。
(4)将处理结果至输出端。
(5)响应各种外部设备的工作请求。
2、存储器 （ROM/RAM）
（1）系统程序存储器（ROM） 用以存放系统管理程序、监控程序及系统内部数据，PLC 出厂前已将其固化在只读存储器
ROM 或PROM 中，用户不能更改。
（2）用户存储器（RAM） 包括用户程序存储区和工作数据存储区。这类存储器一般由低功耗的CMOS-RAM 构成，其中
的存储内容可读出并更改。掉电会丢失存储的内容，一般用锂电池来保持。
注意： PLC 产品手册中给出的“存储器类型”和“程序容量”是针对用户程序存储器而言的

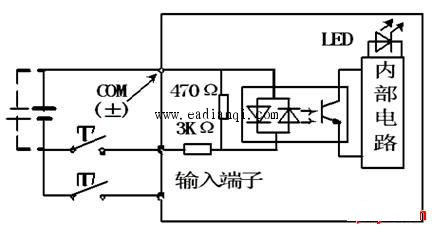

3、可编程控制器输入端口电路
开关量输入接口电路：采用光电耦合电路，将限位开关、手动开关、编码器等现场输入设备的控制信号转换成CPU 所能

  本文来自www.eadianqi.com

4、可编程控制器输出接口电路
开关量输出接口电路：
采用光电耦合电路，将CPU 处理过的信号转换成现场需要的强电信号输出，以驱动接触器、电磁阀等外部设备的通断电。
有三种类型：
第一：继电器输出型：为有触点输出方式，用于接通或断开开关频率较低的直流负载或交流负载回路。 本文来自www.eadianqi.com

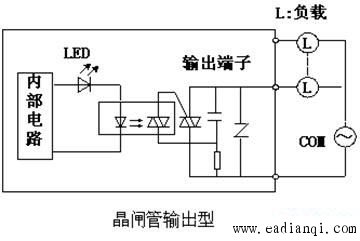

第二：晶闸管输出型： 为无触点输出方式，用于接通或断开开关频率较高的交流电源负载。 自动控制网www.eadianqi.com版权所有

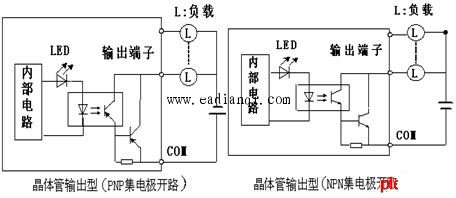

第三：晶体管输出型：为无触点输出方式，用于接通或断开开关频率较高的直流电源负载。

  本文来自www.eadianqi.com

5、模拟量接口电路
（1）模拟量输入接口：把现场连续变化的模拟量标准信号转换成适合PLC 内部处理的有若干位二进制数字表示的信号标准
的模拟量信号：电流信号：4~20mA 电压信号：1~10V
（2）模拟量输出接口：将PLC 运算处理的若干位数字量信号转换为相应的模拟量信号输出，以满足生产过程现场连续控制
的要求信号
（3）智能输入输出接口：自带CPU，由专门的处理能力，与主CPU 配合共同完成控制任务，可减轻主CPU 工作负担，又
可提高系统的工作效率
6、电源
PLC 的电源是指将外部输入的交流电处理后转换成满足PLC 的CPU、存储器、输人输出接口等内部电路工作需要的直流
电源电路或电源模块。许多PLC 的直流电源采用直流开关稳压电源，不仅可提供多路独立的电压供内部电路使用，而且还
可为输入设备（传感器）提供标准电源。
7、编程器
编程器：专用的手持式、台式；电脑+编程软件。
作用：编程，调试，监控 本文来自www.eadianqi.com
