PLC基础知识是每位PLC初学者必须掌握的知识,以下就介绍一下PLC周边常用器件及其简单的应用方法。 本文来自www.eadianqi.com
1.1 按钮开关 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
1. 简单介绍 自动控制网www.eadianqi.com版权所有 利用按钮推动传动机构，使动触点与静触点按通或断开，并实现电路换接的开关。是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制继电器、电磁起动器、给PLC 输送信号等。 自动控制网www.eadianqi.com版权所有

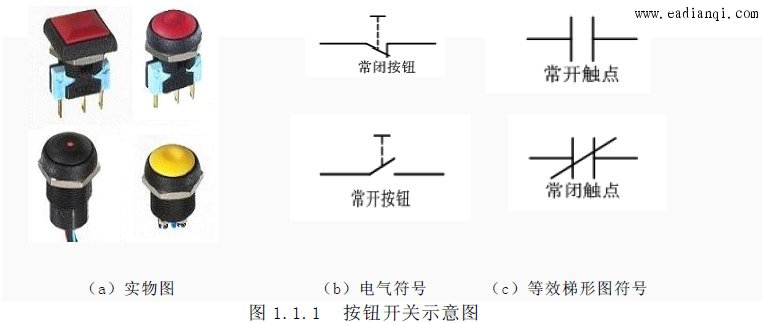

下面用简单的点动电路举例介绍一个PLC 输入最常用的点动常开按钮：

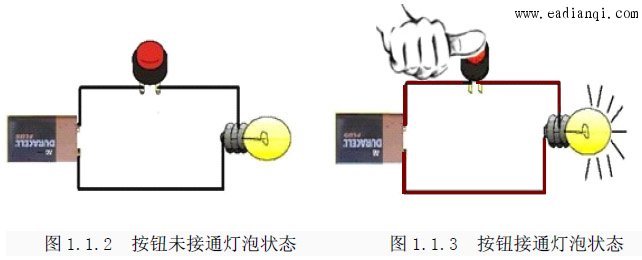

通过上图，不难看出开关功能是按下时触点导通，灯泡点亮状态见图1.1.3，松开按钮开关，触点断开，灯泡灭状态见图1.1.2。 1.2.1 简单介绍 本文来自www.eadianqi.com 当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。 本文来自www.eadianqi.com

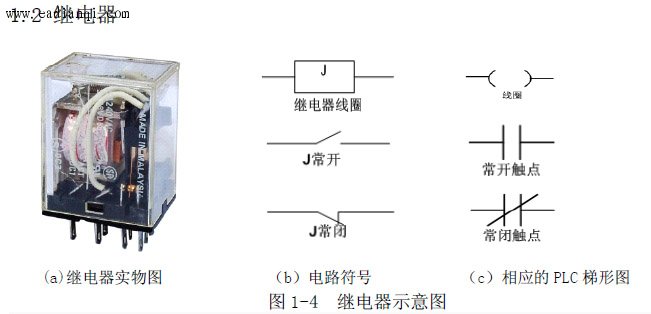

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 本文来自www.eadianqi.com 下面我们给继电器线圈未通电和通电前后作出的比较： 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

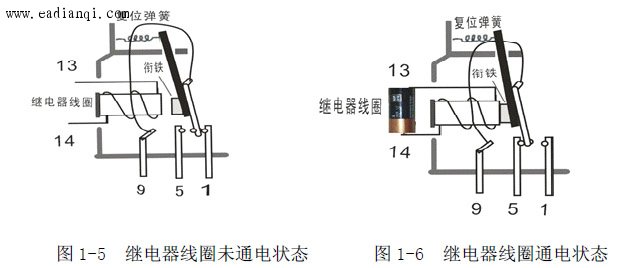

图1-5 为继电器原始状态，13、14 脚为继电器线圈，5 脚是常开触头，1 脚是常闭触头。 本文来自www.eadianqi.com
图1-6 为继电器线圈得电状态，13、14 脚接通电源后，9 脚为继电器公共触头与5 脚由原来的常开改为闭合状态，9 脚为继电器公共触头与1 则由原来的常闭改为断开状态，直到13、14 断开电源后由复位弹簧将触头恢复图1-5 的原始状态。 自动控制网www.eadianqi.com版权所有

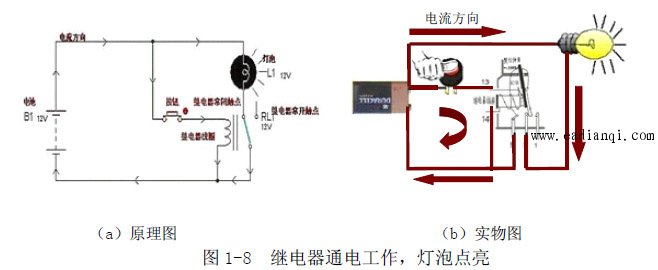

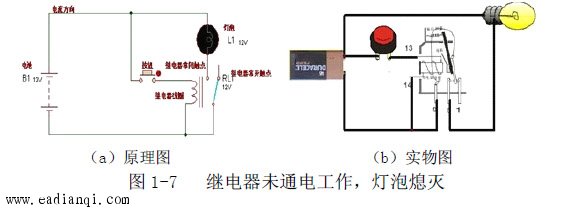

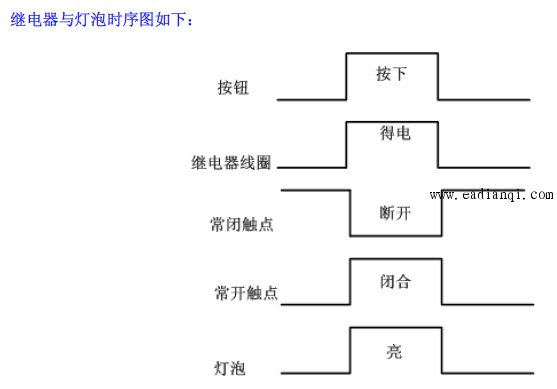

当按钮没有按下的时候，继电器线圈没有得电，电路没有形成回路，电路中没有电流流过，灯泡不亮。 自动控制网www.eadianqi.com版权所有 当按钮按下，继电器线圈得电，继电器常开触点闭合，电路形成回路，电路中有电流过，点亮灯泡。 本文来自www.eadianqi.com
1.3 三极管 自动控制网www.eadianqi.com版权所有
1.3.1 简单介绍 本文来自www.eadianqi.com

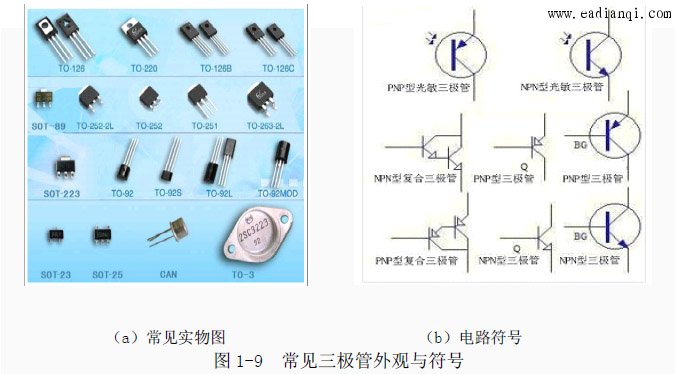

三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管,是一种电流控制电流的半导体器件. 本文来自www.eadianqi.com 其作用是把微弱信号放大成辐值较大的电信号, 也用作无触点开关。 本文来自www.eadianqi.com 下面用一个简单的控制电路介绍一下NPN 形三极管。 自动控制网www.eadianqi.com版权所有

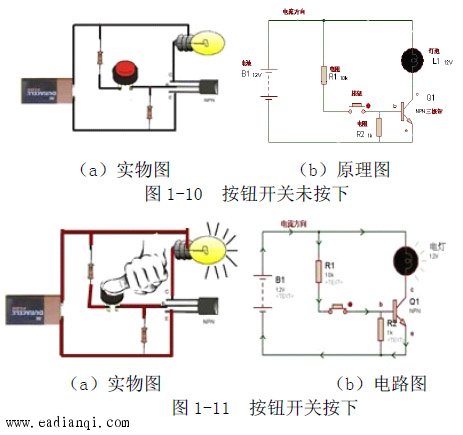

图1-10（a）为实物图，（b）是与之相对应的原理图，按钮开关未按下是三极管b 脚没有电，电流无法从三极管c 脚流向e 脚，此时灯泡不亮。 本文来自www.eadianqi.com 图1-11（a）为实物图，（b）是与之对应的原理图，按下按钮开关时，三极管b 有电流，此时c 脚与e 脚导通，电流从ce脚流过，故灯泡点亮。 自动控制网www.eadianqi.com版权所有 |
