系列PLC硬件认识 自动控制网www.eadianqi.com版权所有

    三菱公司的FX系列PLC是比较具有代表性的微型PLC，除具有基本的指令表编程以外，

     自动控制网www.eadianqi.com版权所有

    还可以采用梯形图编程及对应机械动作流程进行顺序设计的SFC（Sequential Function Chart）顺序功能图编程，而且这些程序可以相互转换。在FX系列PLC中设置了高速计数器扩大了PLC的应用领域。 自动控制网www.eadianqi.com版权所有

    系列PLC外部结构

本文来自www.eadianqi.com

    系列PLC的硬件结构可以参考图1-4中带扩展模块的PLC，图中表示出主机如何扩展，通信接口位置等。 本文来自www.eadianqi.com

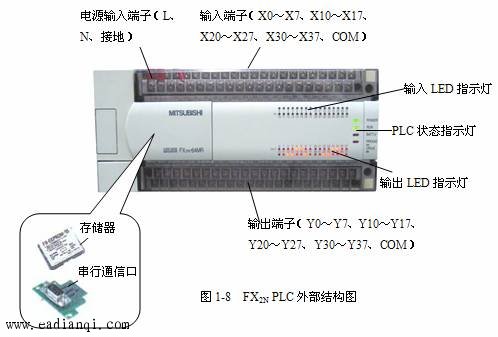

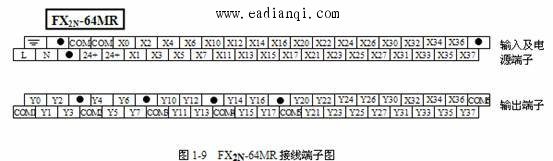

    图1-8为-64MR的主机外形图。其面板部件如图中注释。详细I/O端子编号见图1-9。采用继电器输出，输出侧左端4个点公用一个COM端，右边多输出点公用一个COM端。输出的COM比输入端要多，主要考虑负载电源种类较多，而输入电源的类型相对较少。对于晶体管输出其公用端子更多，图1-10为-16MT的输出端子。

本文来自www.eadianqi.com

    FX系列PLC型号的含义 自动控制网www.eadianqi.com版权所有

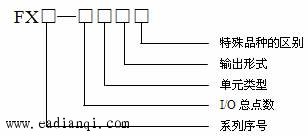

    在PLC的正面，一般都有表示该PLC型号的符号，通过阅读该符号即可以获得该PLC的基本信息。FX系列PLC的型号命名基本格式如下： 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

    序列号：0、0S、0N、2、2C、1S、2N、2NC。 自动控制网www.eadianqi.com版权所有

    I/O总点数：10～256。

    单元类型：M—基本单元； 自动控制网www.eadianqi.com版权所有

    E—输入输出混合扩展单元及扩展模块；

本文来自www.eadianqi.com

    EX－输入专用扩展模块；

    EY－输出专用扩展模块。 自动控制网www.eadianqi.com版权所有

    输出形式：R－继电器输出；

自动控制网www.eadianqi.com版权所有

    T－晶体管输出；

    S－晶闸管输出。

本文来自www.eadianqi.com

    特殊品种区别：Ｄ－DC电源，DC输入；

本文来自www.eadianqi.com

    A1－AC电源，AC输入；

本文来自www.eadianqi.com

    Ｈ－大电流输出扩展模块（1A/1点）；

    Ｖ—立式端子排的扩展模块；

    Ｃ—接插口输入输出方式； 自动控制网www.eadianqi.com版权所有

    Ｆ－输入滤波器1ms的扩展模块； 本文来自www.eadianqi.com

    Ｌ－TTL输入扩展模块；

    Ｓ－独立端子（无公共端）扩展模块。 本文来自www.eadianqi.com

    若特殊品种一项无符号，说明通指AC电源、DC输入、横排端子排；继电器输出：2A/点；晶体管输出：0.5A/点；晶闸管输出：0.3A/点。

本文来自www.eadianqi.com

    例如：-48MRD含义为系列，输入输出总点数为48点，继电器输出，DC电源，DC输入的基本单元。又如FX-4EYSH的含义为FX系列，输入点数为0点，输出4点，晶闸管输出，大电流输出扩展模块。

    FX还有一些特殊的功能模块，如模拟量输入输出模块、通信接口模块及外围设备等，使用时可以参照FX系列PLC产品手册。 本文来自www.eadianqi.com

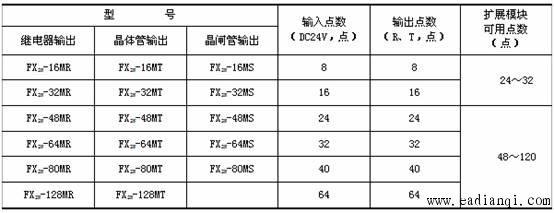

    系列17种基本单元（CPU单元或主机单元）见表1-2。 自动控制网www.eadianqi.com版权所有

    表1-2 系列17种（AC电源、DC输入）基本单元 自动控制网www.eadianqi.com版权所有
