交通信号灯控制plc编程实例

时间:2015-08-25 10:34来源:未知 编辑:自动控制网
十字路口交通信号灯的控制是一个典型的时间控制问题。 一、控制要求 十字路口交通信号灯的控制要求如下: (1)南北向较繁忙,过往车辆较多,故取南北向红灯亮的时间为30 s。 (2)东西向较轻闲,过往车辆较少,故取东西向红灯亮的时间为60 s。 (3)在东西

    十字路口交通信号灯的控制是一个典型的时间控制问题。

本文来自www.eadianqi.com

    一、控制要求

自动控制网www.eadianqi.com版权所有

    十字路口交通信号灯的控制要求如下:

本文来自www.eadianqi.com

    (1)南北向较繁忙,过往车辆较多,故取南北向红灯亮的时间为30 s。 本文来自www.eadianqi.com

    (2)东西向较轻闲,过往车辆较少,故取东西向红灯亮的时间为60 s。 自动控制网www.eadianqi.com版权所有

    (3)在东西向红灯亮的同时,南北向的绿灯也亮,并维持55 s;到55 s时,南北向的绿灯闪亮3 s后熄灭。

自动控制网www.eadianqi.com版权所有

    (4)在南北向绿灯熄灭后,南北向黄灯亮,并维持2s。2 s后南北向黄灯熄灭,东西向红灯也熄灭。

自动控制网www.eadianqi.com版权所有

    (5)在东西向红灯熄灭的同时,东西向的绿灯亮,南北向的红灯也亮。

本文来自www.eadianqi.com

    (6)在南北向红灯亮25 s后,东西向绿灯闪亮3 s后熄灭。 本文来自www.eadianqi.com

    (7)在东西向绿灯熄灭后,东西向黄灯亮,维持2 s后熄灭。

自动控制网www.eadianqi.com版权所有

    (8)在东西向黄灯熄灭后,东西向红灯亮,南北向绿灯也亮,进入下一个循环。交通灯的控制时序图见图1。 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

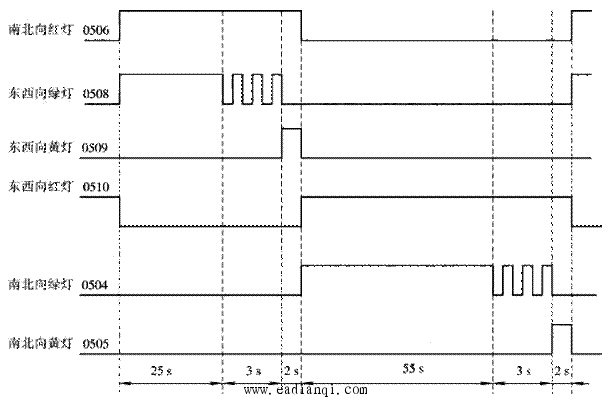

图1 交通灯的控制时序图

自动控制网www.eadianqi.com版权所有

    二、I/O通道分配 本文来自www.eadianqi.com

    本例中没设外部输入,只要PLC一通电,信号灯即开始循环工作。由于定时器较多,为避免混乱,其通道分配也一并列出。I/O通道分配如表1所示。 自动控制网www.eadianqi.com版权所有

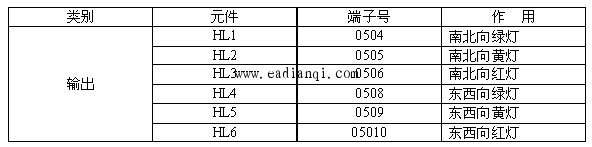

    表1 I/O通道分配 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

  定时器通道分配如表2所示。 本文来自www.eadianqi.com

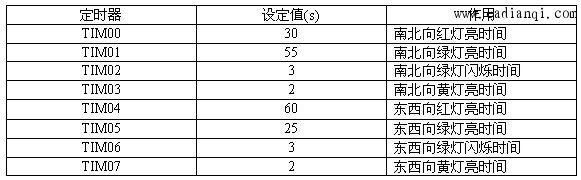

    表2 定时器通道分配

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  三、I/O接线图

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图2 交通灯的I/O接线图

自动控制网www.eadianqi.com版权所有

    四、梯形图程序设计

自动控制网www.eadianqi.com版权所有

    交通灯的梯形图如图3所示。

本文来自www.eadianqi.com

本文来自www.eadianqi.com

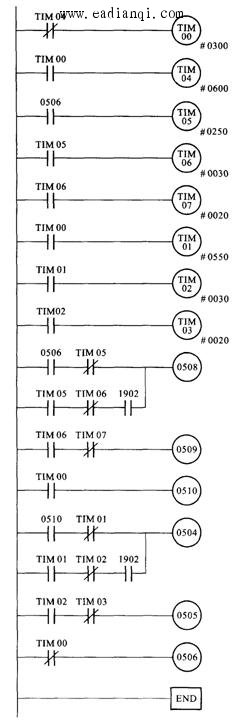

图3 交通灯的梯形图

自动控制网www.eadianqi.com版权所有
