定时器是PLC中的重要部件，它用于实现或监控时间序列。定时器是一种由位和字组成的复合单元，定时器的触点由位表示，其定时时间值存储在字存储器中。S7-300/400提供了多种形式的定时器：脉冲定时器（SP）、扩展定时器（SE）、接通延时定时器（SD）、带保持的接通延时定时器（SS）和断电延时定时器（SF）。
1）定时器的组成 本文来自www.eadianqi.com
在CPU的存储器中的定时器区域用于存储定时器的定时时间值。每个定时器为2B，称为定时字。在S7-300中，定时器区为512 B，即最多允许使用256个定时器。因为定时器区域的编址（以T开头后跟定时器号，只能按字访问）以及存储格式的特殊性，所以只有通过使用有关的定时器指令才能对该区域进行访问。 本文来自www.eadianqi.com S7中定时时间由时基和定时值两部分组成，定时时间等于时基与定时值的乘积。当定时器运行时，定时值不断减1，直至减到0，减到0表示定时时间到。定时时间到后会引起定时器触点的动作。 本文来自www.eadianqi.com 如图1所示，定时器的第0位到第11位存放二进制格式的定时值，这12位二进制代码表示的数值范围是0～4096，实际使用范围是0～999。第12、13位存放二进制格式的时基，二进制代码00、01、10、11（即值分别为0、1、2、3）分别表示分辨率为0.01 s、0.1 s、1 s、10 s的时基。时基和时间值可以任意组合，以得到不同的定时时间。图7-38中时基为0.1 s，定时值为127。 本文来自www.eadianqi.com
本文来自www.eadianqi.com
图1 定时器的组成 本文来自www.eadianqi.com 当定时器启动时，累加器1低字的内容被当作定时时间装入定时字中。这一过程是由操作系统控制自动完成的，用户只需给累加器1装入不同的数值，即可设置需要的定时时间。为累加器1装入数值的指令很多，但在累加器1低字中的数据应符合图2所示的格式。为避免格式错误，推荐采用下述直观的句法： 自动控制网www.eadianqi.com版权所有 L W＃16＃wxyz 本文来自www.eadianqi.com 其中，w、x、y、z均为十进制数。w为时基，取值为0、1、2或3，分别表示时基为10 ms、100 ms、1 s或10 s，xyz为定时值，取值范围为1～999。 本文来自www.eadianqi.com 2）定时器的启动与运行 自动控制网www.eadianqi.com版权所有 PLC中的定时器相当于时间继电器。在使用时间继电器时，要为其设置定时时间，当时间继电器的线圈通电后，时间继电器被启动。若定时时间到，继电器的触点动作。当时间继电器的线圈断电时，也将引起其触点的动作。该触点可以在控制线路中控制其它继电器。 自动控制网www.eadianqi.com版权所有 S7中的定时器与时间继电器的工作特点相似，对定时器同样要设置定时时间，也要启动定时器（使定时器线圈通电）。除此之外，定时器还增加了一些功能，如随时复位定时器、随时重置定时时间（定时器再启动）、查看当前剩余定时时间等。 本文来自www.eadianqi.com

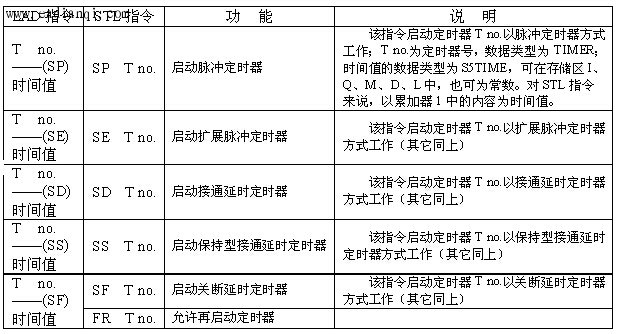

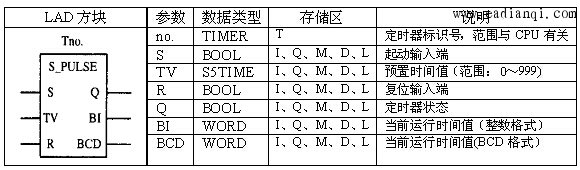

3）定时器梯形图方块指令 本文来自www.eadianqi.com （1）脉冲定时器。如果RLO有正跳沿，则脉冲定时器启动指令，以给出的时间值启动指定的定时器。只要RLO为1，定时器就保持运行。在定时器运行时，其常开触点闭合，即对该定时器按1扫描的结果为1。当定时时间到，常开触点断开，对1信号的扫描结果为0。若在定时时间过去之前RLO由1变为0，则定时器被复位至启动前的状态，此时定时器的常开触点断开。脉冲定时器梯形图方块指令见表1。 自动控制网www.eadianqi.com版权所有 表1 脉冲定时器梯形图方块指令 本文来自www.eadianqi.com
图2是使用脉冲定时器的梯形图编程例子，图中t为设定的时间值。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

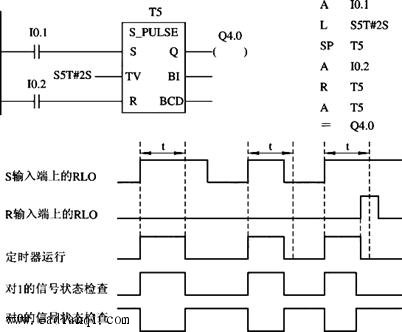

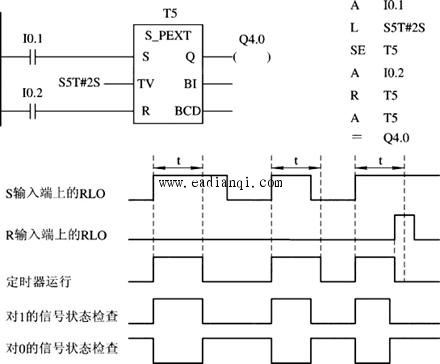

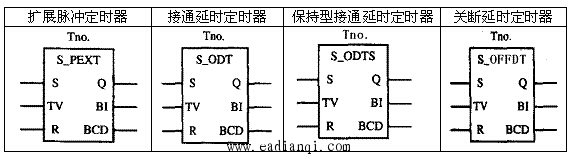

图2 脉冲定时器 自动控制网www.eadianqi.com版权所有 扩展脉冲定时器。如果RLO有正跳沿，则扩展脉冲定时器启动指令，以给出的时间值启动指定的定时器。即使RLO变为0，定时器仍保持运行，直到定时时间到后才停止（定时器被复位）。在定时器运行时，其常开触点闭合。当定时时间到后，则常开触点断开。扩展脉冲定时器、接通延时定时器、保持型接通延时定时器及关断延时定时器除方块图有所区别外（见表3），参数、数据类型和存储区都与脉冲定时器相同。图3是使用扩展脉冲定时器的梯形图编程例子。 自动控制网www.eadianqi.com版权所有 表2 其它定时器梯形图方块指令 自动控制网www.eadianqi.com版权所有

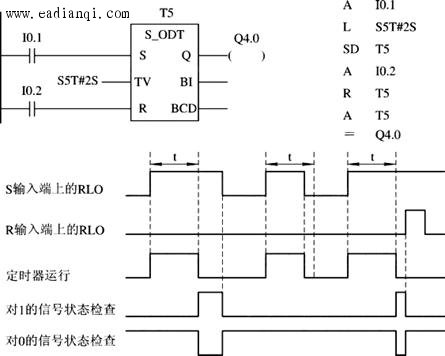

图3 扩展脉冲定时器 本文来自www.eadianqi.com 接通延时定时器。如果RLO有正跳沿，则接通延时定时器启动指令，以给出的时间值启动指定的定时器。当定时时间到后，则常开触点闭合并保持（对1信号的扫描结果为1）。直到RLO变为0，定时器才被复位至启动前的状态，此时定时器的常开触点断开。若在定时时间过去之前RLO由1变为0，则定时器也被复位。图4是使用接通延时定时器的梯形图编程例子。 自动控制网www.eadianqi.com版权所有
图4 接通延时定时器 自动控制网www.eadianqi.com版权所有

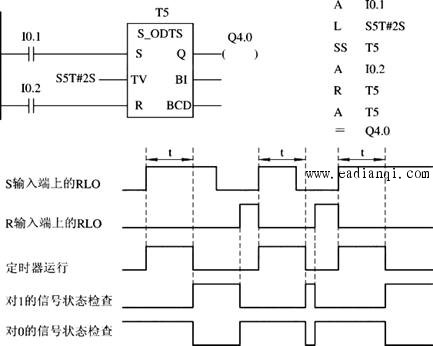

保持型接通延时定时器。如果RLO有正跳沿，则保持型接通延时定时器启动指令，以给出的时间值启动指定的定时器。即使RLO变为0，定时器仍保持运行。此时，定时器常开触点断开（即对该定时器按1扫描的结果为0），当定时时间到后，常开触点闭合并保持。若RLO再有一个正跳沿，定时器重新启动，只有用复位指令才能复位该定时器。图5是使用保持型接通延时定时器的梯形图编程例子。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 图5 保持型接通延时定时器 本文来自www.eadianqi.com （5）关断延时定时器。 自动控制网www.eadianqi.com版权所有 如果RLO有负跳沿，则关断延时定时器启动指令，以给出的时间值启动指定的定时器。当RLO为1或在定时器运行时，其常开触点闭合（即对该定时器按1扫描的结果为1）。当定时时间到后，则常开触点断开。若在定时时间过去之前RLO由0变为1，则定时器被复位至启动前的状态。一直到RLO从1变为0之前，定时器不再启动（使用FR指令除外）。图6是使用关断延时定时器的梯形图编程的例子。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 图6 关断延时定时器 自动控制网www.eadianqi.com版权所有 4）定时器线圈指令 自动控制网www.eadianqi.com版权所有 S7中定时器线圈指令与定时器方块指令相同，有关内容见表3。 本文来自www.eadianqi.com
表3 定时器线圈指令 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

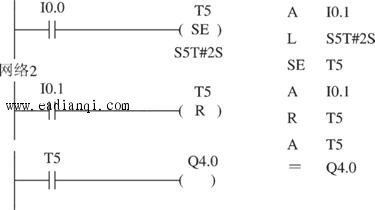

图5是以扩展脉冲定时器为例说明定时器线圈指令的用法的例子。 自动控制网www.eadianqi.com版权所有
图5 扩展脉冲定时器线圈指令 自动控制网www.eadianqi.com版权所有
|
