在PLC的内部虽然也有一些特殊的辅助继电器可以产生一定周期的脉冲信号，例如，M8011、M8012的周期分别为10 ms、100 ms，但在实际中经常需要其他周期和形式的脉冲信号发生器。图1所示的脉冲振荡电路可以产生50 s的脉冲信号。当X000闭合后，脉冲振荡电路开始工作，T50经过30 s后，其动合触点闭合，T51开始延时，经过20 s后T51触点动作，其动断触点使T50断开，再经过30 s后T50动合触点又使T51断开，一个周期结束。在一个周期中T50触点闭合20 s，断开30 s，而T51触点只闭合一个扫描周期的时间。只要X000闭合，脉冲振荡电路就一直循环工作，直到X000断开为止。

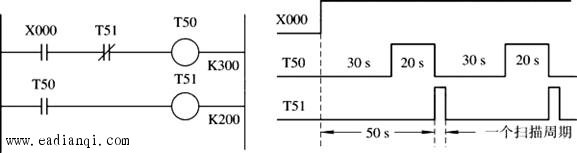

本文来自www.eadianqi.com 图1 脉冲振荡电路 本文来自www.eadianqi.com |
