MC为主控指令，用于公共串联触点的连接。MCR叫主控复位指令，即MC的复位指令。在编程时，经常遇到多个线圈同时受一个或一组触点控制的情况。如果在每个线圈的控制电路中都串入同样的触点，则将多占用存储单元，应用主控指令可以解决这一问题。
使用主控指令的触点称为主控触点，它在梯形图中与一般的触点垂直。它们是与母线相连的常开触点，是控制一组电路的总开关。MC、MCR指令的使用说明如图7-8所示。 本文来自www.eadianqi.com
MC指令是3程序步，MCR指令是2程序步，两条指令的操作目标元件是Y、M，但不允许使用特殊辅助继电器M。 自动控制网www.eadianqi.com版权所有
当图1中的X000接通时，执行MC与MCR之间的指令；当输入条件断开时，不执行MC与 MCR之间的指令。此时，非积算定时器和用OUT指令驱动的元件复位，积算定时器、计数器、用SET/RST指令驱动的元件保持当前的状态。使用MC指令后，母线移到主控触点的后面，与主控触点相连的触点必须用LD或LDI指令。MCR使母线返回到原来的位置。在MC指令区内使用MC指令称为嵌套，嵌套级N的编号（0～7）顺次增大，返回时用MCR指令，从大的嵌套级开始解除。通过更改软元件号Y、M，可多次使用主控指令MC。但如果使用同一软元件号，就同OUT指令一样，会出现双线圈输出。 本文来自www.eadianqi.com

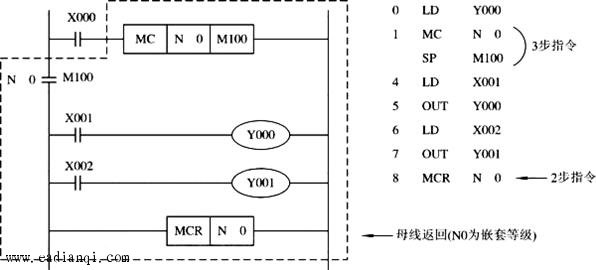

本文来自www.eadianqi.com 图1 MC、MCR指令 本文来自www.eadianqi.com |
