1、通电延时

本文来自www.eadianqi.com

    所谓通电延时，是指满足定时条件时，定时器的设定值作为初值赋给该定时器的当前值寄存器，并开始作减运算，直到当前值减到零时，定时器才动作，使其动合触点闭合，动断触点断开。当定时器的输入断开时，定时器立即复位，即把当前值恢复到设定值，使其动合触点断开，动断触点闭合。 自动控制网www.eadianqi.com版权所有

    2、失电延时 本文来自www.eadianqi.com

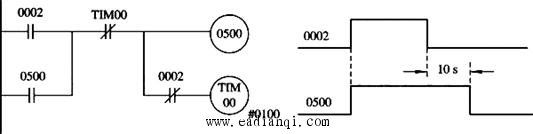

    失电延时是指从某个输入条件断开时开始延时，见图1。

本文来自www.eadianqi.com

图1　失电延时电路

    当0002为ON时，其动合触点闭合，输出继电器0500接通并自锁。当0002变为OFF后，且断开时间达到10s时，0500才由ON变OFF，实现了失电延时。 自动控制网www.eadianqi.com版权所有

    3、双延时 自动控制网www.eadianqi.com版权所有

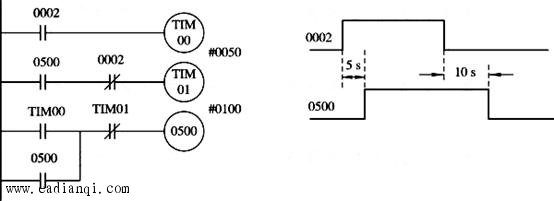

    所谓双延时定时器，是指通电和失电均延时的定时器。用两个定时器完成双延时控制，如图2所示。 本文来自www.eadianqi.com

    当输入0002为ON时，TIM00开始定时，5　s后接通0500并自锁。当0002由ON变OFF时，TIM01开始定时，10　s后，TIM01动断触点断开0500，实现了输出继电器0500在输入0002通电和失电时均产生延时控制的效果。

自动控制网www.eadianqi.com版权所有

图2　双延时电路

    4、闪光控制 本文来自www.eadianqi.com

    闪光控制是广泛应用的一种实用控制程序，它既可以控制灯光的闪烁频率，又可以控制灯光的通断时间比。当然也可控制其它负载，如电铃、蜂鸣器等。实现闪光控制的方法很多，常用的方法是用两个定时器或两个计数器来实现。

本文来自www.eadianqi.com

本文来自www.eadianqi.com

图3　通断比不一定相同的闪光电路

本文来自www.eadianqi.com

    在途3中，当0002为ON时，内部辅助继电器1000线圈接通并自锁，1000的动合触点使0500为ON（灯亮）。2　s后，定时器TIM00动作，其动断触点断开0500（灯灭），其动合触点闭合使TM01开始定时。又经过1　s后，TIM01的动断触点断开时TIM00复位，TIM00的动断触点接通0500，TIM00的动合触点断开使TIM01复位，TIM01的动断触点闭合又使TIM00开始定时。这样，输出0500所接的负载灯，以接通2　s、断开1　s的频率不停的闪烁，直到0003变ON为止。若要想改变闪光电路的频率，只需要改变两个定时器的时间常数即可。

自动控制网www.eadianqi.com版权所有

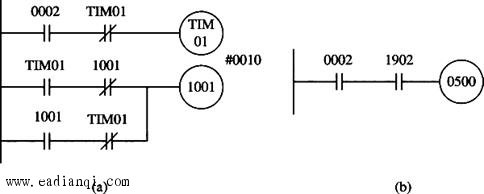

    在闪光控制中，如果通断比相同时，可用一个定时器和一个内部辅助继电器实现闪光控制，见图4（a）。如0002为ON，启动定时器TIM01，1　s后TIM01的动合触点闭合，1001的线圈为ON。到下一个扫描周期，TIM01的动断触点断开，使TIM00复位。待扫描到1001的动合触点及TIM01的动断触点时，由于它们均闭合，使1001的线圈继续为ON。再到下一个扫描周期，由于TIM01的动断触点为闭合状态，又重新启动定时器TIM01，1　s后TIM01的动断触点断开，使1001的线圈为OFF，再经过一个扫描周期使TIM01复位，又回到了初始状态。如果0002仍为ON，则开始下一个闪光控制工作周期。

本文来自www.eadianqi.com

    另外，借助专用内部辅助继电器1900、1901和1902来控制输出继电器，也可实现特定频率的闪光控制，如图4（b）所示。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

图4　通断比相同的闪光电路 本文来自www.eadianqi.com

    5、长延时控制 本文来自www.eadianqi.com

    PLC定时器的定时范围是一定的，如C系列PLC的单个TIM定时器的定时范围是0～999.9　s。当需要设定的定时值超过此值时，可通过几个定时器的串级组合或定时器与计数器的串级组合来扩大定时器的设定范围。

    1）定时器的串级组合

　　图5所示是由两个定时器TIM00和TIM01组成的延时时间为1500　s的延时电路。当0002为ON时，定时器TIM00开始计时，900　s后TIM00的动合触点闭合，定时器TIM01开始计时，又经过600　s，接通输出继电器0500。因此，两个定时器的延时范围为T=T1＋T2＝900＋600＝1500s。n个定时器串级组合的延时时间为T＝T1＋T2＋…＋Tn。

自动控制网www.eadianqi.com版权所有

图5　两个定时器的串级组合 本文来自www.eadianqi.com

    2）定时器与计数器的串级组合 自动控制网www.eadianqi.com版权所有

　　图6所示是由定时器TIM00和计数器CNT01组成的延时范围为7200　s的延时电路。TIM00是设定值为800　s的具有自复位功能的定时器。当0002为ON时，TIM00开始计时，800s时，TIM00动合触点闭合，CNT01计数一次，下一次扫描时，TIM00的动断触点断开TIM00的线圈，待下一次扫描时，TIM00的动断触点又闭合，TIM00的线圈重新接通。这样作为计数器CNT01计数脉冲输入的TIM00动合触点，每800　s接通一次，每次接通时间为一个扫描周期。TIM00动作9次，即800×9=7200　s后，计数器CNT01动作，其动合触点闭合使0500得电。因此，用一个定时器和一个计数器串级组合可实现的延时时间为定时器和计数器设定值的乘积。图中1815是为了实现开机时对计数器复位。 自动控制网www.eadianqi.com版权所有

图6　定时器和计数器的串级组合 自动控制网www.eadianqi.com版权所有
