CMP指令在梯形图中的符号如果1所示。

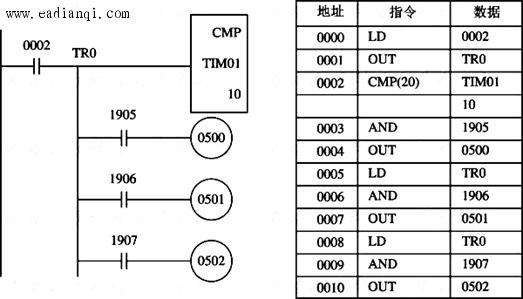

图1 CMP指令在梯形图中的符号 本文来自www.eadianqi.com CMP为比较指令，其功能是将一个通道的内容或一个4位十六进制常数（S1）与另一个通道的内容或4位十六进制常数（S2）进行比较。S1和S2中至少要有一个是通道内容，不能两个都是常数。 本文来自www.eadianqi.com CMP指令可使用的通道或常数为输入/输出继电器通道、 内部辅助继电器通道、保持继电器通道、定时器/计数器通道数据存储通道及0000～FFFF的常数。 自动控制网www.eadianqi.com版权所有 比较后，如果S1>S2，则专用内部辅助继电器1905为ON；如果S1=S2，则专用内部辅助继电器1906为ON；如果S1<S2，则专用内部辅助继电器1907为ON。 自动控制网www.eadianqi.com版权所有 图2说明了一个将定时器的当前值与一个通道的内容相比较的例子。 自动控制网www.eadianqi.com版权所有
图2 CMP指令 本文来自www.eadianqi.com |
