WSFT指令在梯形图中的符号如图1所示。 本文来自www.eadianqi.com
图1 WSFT指令在梯形图中的指令 自动控制网www.eadianqi.com版权所有 WSFT是通道移位指令，也称为并行移位指令，它以通道（16位）为单位进行移位，所以必须设置两个数据：开始通道号D1和结束通道号D2。WSFT可使用的通道为输出继电器通道、 内部辅助继电器通道、保持继电器通道及数据存储通道。开始通道和结束通道必须是同一类通道，并要保证开始通道号小于结束通道号。当移位条件变为ON时，CPU每扫描一次程序就执行一次WSFT指令，进行一次通道移位，执行WSFT时，开始通道的内容移到其下一通道（同时开始通道的内容变为0），下一通道的内容又移到其下一通道……结束通道的内容被其上一通道覆盖。如果只想执行一次通道移位操作，应该使用DIFU或DIFD命令。 如图2所示。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

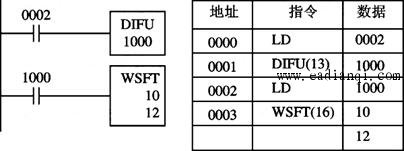

图2 WSFT指令 本文来自www.eadianqi.com

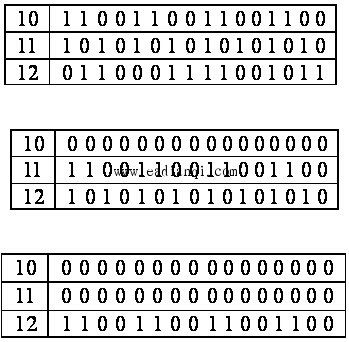

图2中，设在执行WSFT指令之前10、11和12通道的内容分别为： 本文来自www.eadianqi.com 当0002变为ON，执行一次WSFT指令后10、11和12通道的内容变为： 自动控制网www.eadianqi.com版权所有
如再执行一次WSFT指令，则10、11和12通道的内容变为： 本文来自www.eadianqi.com
