C系列P型机的所有硬件单元，都依其功能、　特点和性质编以相应的型号。其型号代码的构成最多有三段，第一段标明基本的规格与特点，第二段标明功能及类型，第三段标明所使用电源的情况。C系列P型机的型号说明如图1所示。

本文来自www.eadianqi.com

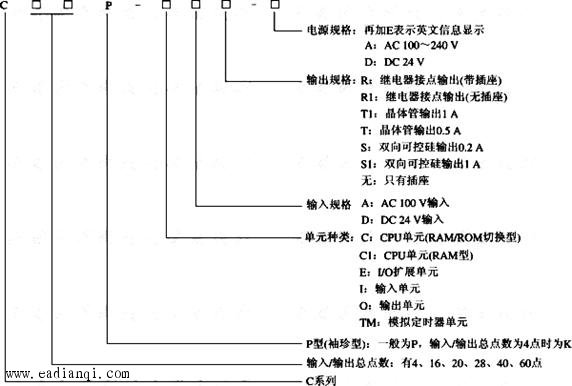

图1　C系列P型机的型号说明 自动控制网www.eadianqi.com版权所有

    表1　P型机基本单元的品种 自动控制网www.eadianqi.com版权所有

    二、I/O扩展单元

    当基本单元的I/O点数不够时，可采用扩展I/O增加所需的I/O点数。P型机的I/O扩展单元有两种类型，一种是与基本单元的I/O点数相同的I/O扩展单元，如C20P-E、C28P-E、　C40P-E、　C60P-E（在I/O扩展单元中无CPU和存储器）；另一种是单一扩展单元，即扩展的点数或者都是输入点，或者都是输出点，扩展点数只有4点和16点，如C4K、C16P。 本文来自www.eadianqi.com

    在扩展单元上有两个可与基本单元或I/O链接单元连接的接口，左右各一个，可用面板上的左右选择开关根据需要选用。

    三、编程器

    编程器的作用是对程序进行输入和编辑，并能对PLC的运行情况进行实时监视。编程器有简易编程器和图形编程器两种。
