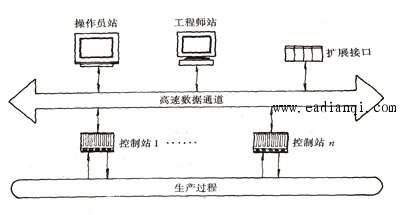

分散式控制系统大致可分为以下5个部分：具有各种不同功能的基本控制单元（或基本控制站）。具有管理功能的人机联系装置，通常是以CRT为基础的操作站。连接各站的高速数据通信网络系统，也叫高速数据通信网络系统，也叫高速数据通道。通信接口。扩展接口。图1所示为简化的DCS系统框图。
自动控制网www.eadianqi.com版权所有
基本控制单元式分散控制系统中以微处理器为核心的，直接控制生产过程的那一部分硬件和软件的总称，也叫控制站。它实现对生产过程的信号进行输入输出变换，对过程数据进行采集处理，完成预先组态的各种控制功能模块运算，实时地接受命令并对命令做出及时响应。 自动控制网www.eadianqi.com版权所有 高速数据通道是一种具有高速数据通信能力的总线，通常采用双绞线、同轴电缆或光导纤维等，是分散控制系统的支柱。由于分散控制系统是一个由多处理机分散设置构成各种站的系统，它们之间的信息传递就显得十分重要，因此必须选择适当的通信网络结构、通信控制方式和通信介质，以保证信息高速可靠地传送。分散控制系统常用的网络结构有：总线型结构、环形结构和星型结构，在较大的分散控制系统中，为了提高系统的性能，常把几种网络结构合理地运用于一个系统中，以充分利用各种结构的优点。网络通信的存取控制方式分为存储转发式和广播式两种，广播式又可分为自由竞争、令牌和时间片等几种方式，常用的是令牌、自由竞争广播方式。 自动控制网www.eadianqi.com版权所有 操作站包括操作员和工程师操作站两部分。运行人员可以通过操作员站完成各种操作命令，显示各种画面，进行生产过程运行状态调整。通过工程师操作站可以进行系统组态，控制系统参数调整。操作站是分散控制系统中对整个生产过程进行集中监视、生产管理、过程运行状态调整、系统的组态和维护的关键设备，直接与高速数据通道连接，并与基本控制单元进行数据的传送。 本文来自www.eadianqi.com
通信接口是配合高速数据通道完成各站（包括基本控制站、操作站）之间通信的基本部件，并安装于各站，直接与高速数据通道连接。它的作用在于保证数据传送的可靠性。 自动控制网www.eadianqi.com版权所有
扩展接口是计算机的接口装置，它实现分散控制系统与其它通用计算机或网络进行信息的交换，将生产过程的运行参数送往生产管理网络，为管理者提供科学的决策依据。 自动控制网www.eadianqi.com版权所有 |
