气动调节阀结构原理

时间:2018-08-31 08:19来源:www.eadianqi.com 编辑:自动控制网
气动调节阀以气源为动力、以气动薄膜执行机构为执行器、4-20mA信号为控制信号,并借助电气阀门定位器、空气过滤减压阀等附件去驱动阀门动作,从而达到最管道介质的流量、压力、温度等工艺参数开关量或比例式调节。气动调节阀由气动薄膜执行机构和阀体两部分组
气动调节阀以气源为动力、以气动薄膜执行机构为执行器、4-20mA信号为控制信号,并借助电气阀门定位器、空气过滤减压阀等附件去驱动阀门动作,从而达到最管道介质的流量、压力、温度等工艺参数开关量或比例式调节。气动调节阀由气动薄膜执行机构和阀体两部分组成。气动薄膜执行机构主要由波纹膜片,平衡弹簧和推杆组成,其结构如图1所示。执行机构是执行器的推动装置,它接受标准气压信号后,经膜片转换成推力,使推杆产生位移,同时带动阀杆及阀芯动作,使阀芯产生相应位移,通过改变阀门的开度,来达到控制介质工艺参数之目的。

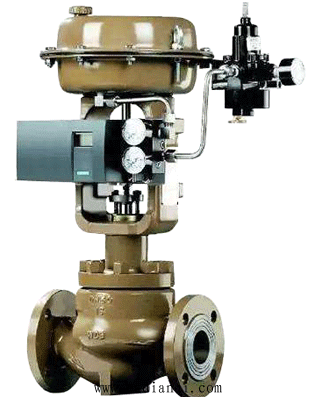

 气动调节阀结构示意图                  气动调节阀 本文来自www.eadianqi.com

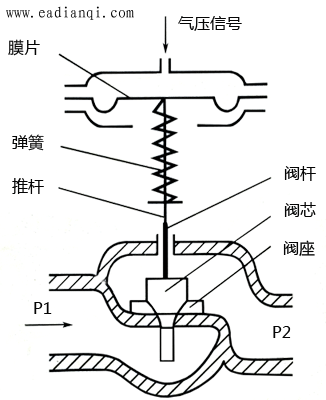

图1    气动调节阀结构示意图
气动薄膜执行机构有正、反作用两种,其动作原理是相同的,当信号压力增大时,执行机构的推杆向下动作的叫做正作用式执行机构,信号压力是通入到波纹膜片的上方。当信号压力增大时,执行机构的推杆向上动作的叫作反作用式执行机构,而信号压力是通入到波纹膜片的下方。
调节阀有气关,气开两种形式,由气动执行机构的正、反作用和调节阀的正、反安装来块定。气关式调节阀有信号压力时阀关,无信号压力时阀开;气开式调节阀有信号压力时阀开,无信号压力时阀关。
调节阀的阀体都铸有公称压力、口径、介质流向等标志。若阀体上的字体是正的,阀芯和阀体属于正装,阀杆向下移时阀门关小.若阀体上的字体是倒的,阀芯和阀体属于反装,阀杆向下移时阀门打开。通过观察阀体上字体的倒正,可判断调节阀属于正装还是反装。阀体正装,阀上字体也是正的,且配用的执行机构是正作用式,调节阀是气关式,阀上字体是倒的就是气开式。小口径或角形阀,配用正作用执行机构,调节阀为气关式,配用反作用执行机构,调节阀为气开式。
