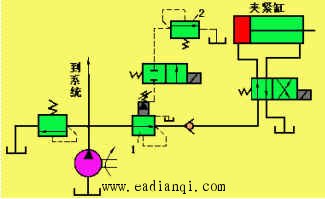

液压系统中的定位、夹紧、控制油路等支路，在工作时往往需要稳定的低压，为此，在该支路上需串接一个减压阀[图 (a)]。图 (b)所示为用于工件夹紧的减压回路。夹紧工作时为了防止系统压力降低(例如送给缸空载快 进)、油液倒流，并短时保压，通常在减压阀后串接一个单向阀。图示状态，低压由减压阀1调定；当二通阀通电后，阀1出口压力则由远程调压阀2决定，故此回路为二级减压回路。 自动控制网www.eadianqi.com版权所有
