先导型溢流阀有多种结构。图所示是一种典型的三节同心结构先导型溢流阀，它由先导阀和主阀两部分组成。 本文来自www.eadianqi.com
本文来自www.eadianqi.com

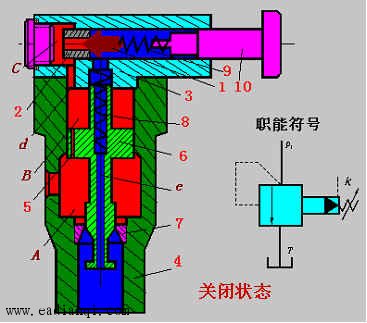

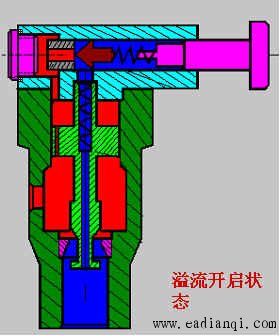

YF型三节同心先导型溢流阀结构图(管式) 自动控制网www.eadianqi.com版权所有 主阀芯是主控回路的比较器，上端面作用有主阀芯的指令力p2A2 ，下端面作为主回路的测压面，作用有反馈力p1A1 ，其合力可驱动阀芯，调节溢流口的大小，最后达到对进口压力p1进行调压和稳压的目的。 本文来自www.eadianqi.com 工作时，液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时，阀腔中油液没有流动，作用在主阀芯6上下两个方向的压力相等，但因上端面的有效受压面积A2大于下端面的有效受压面积A1，主阀芯在合力的作用下处于最下端位置，阀口关闭。当进油压力增大到使先导阀打开时，液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。由于阻尼孔的阻尼作用，使主阀芯6所受到的上下两个方向的液压力不相等，主阀芯在压差的作用下上移，打开阀口，实现溢流，并维持压力基本稳定。调节先导阀的调压弹簧9，便可调整溢流压力。 本文来自www.eadianqi.com
根据先导型溢流阀的原理图，当阀芯重力、摩擦力和液动力忽略不计，令导阀的指令力F指＝Ks · xs0 ，导阀芯在稳态状况下的力平衡方程为 本文来自www.eadianqi.com 即ΔFs= F指－ p2·As =－ Ks · xs 自动控制网www.eadianqi.com版权所有 即 p2 = Ks (xs0+ xs)/ As 本文来自www.eadianqi.com 式中 p2—先导级的输出压力，即主级的指令压力(Pa)； 本文来自www.eadianqi.com F指—先导级的指令信号，即导阀的弹簧预压力(N)； 自动控制网www.eadianqi.com版权所有 ΔFs—先导级的控制误差，即导阀芯的驱动力(N)； 本文来自www.eadianqi.com As—导阀芯的有效承压面积(m2)； 自动控制网www.eadianqi.com版权所有
Ks—导阀弹簧刚度(N／m)； 本文来自www.eadianqi.com xs0—导阀弹簧预压缩量(m)； 自动控制网www.eadianqi.com版权所有 xs—导阀开口量(m)。 本文来自www.eadianqi.com
因导阀的流量极小，仅为主阀流量的1％左右，导阀开口量xs很小，因此有 本文来自www.eadianqi.com p2 ≈ KS · xs0/AS 本文来自www.eadianqi.com
=（常数） 本文来自www.eadianqi.com |
