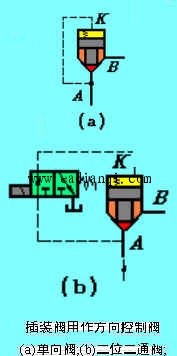

插装阀组成各种方向控制阀如图所示，图 (a)为单向阀，当pA>pB时，阀芯关闭，A与B不通，而当pB>pA时，阀芯开启，油液从B流向A。图 (b)为二位二通阀，当电磁阀断电时，阀芯开启，A与B接通；电磁阀通电时，阀芯关闭，A与B不通。

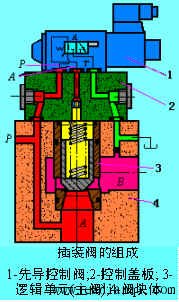

    二通插装阀的工作原理相当于一个液控单向阀，图中A和B为主油路仅有的两个工作油口，K为控制油口(与先导阀相接)。当K口无液压力作用时，阀芯受到的向上的 液压力大于弹簧力，阀芯开启，A与B相通，至于液流的方向，视A、B口的压力大小而定。反之，当K口有液压力作用时，且K口的油液总压力大于A和B口的油液压力，才能保证A与B之间关闭。 本文来自www.eadianqi.com

    插装阀与各种先导阀组合，便可组成方向控制阀、压力控制阀和流量控制阀。

    o图 (c)为二位三通阀，当电磁阀断电时，A与T接通，电磁阀通电时，A与P接通。

    o图 (d)为二位四通阀，电磁阀断电时，P与B接通，A与T接通，电磁阀通电时，P与A接通，B与T接通。
