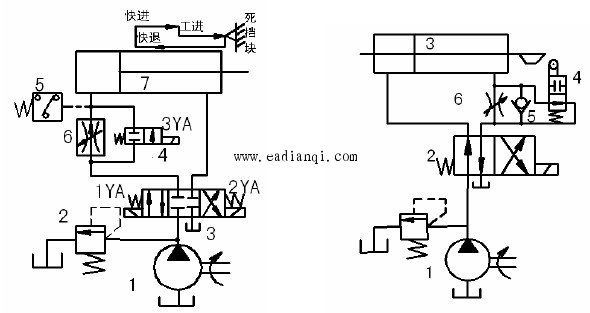

速度换接回路的功用是使液压执行机构在一个工作循环中，从一种运动速度换接到另一种运动速度。这种转换不仅包括快速转慢速的换接，而且也包括两个慢速之间的换接。实现这些功能的回路应该具有较高的速度换接平稳性。 （1）液压回路中动作换接控制方式 所谓动作换接，就是执行元件从一个动作转换到另一个动作时的方法。动作换接主要采用方向阀、行程阀和液控顺序阀，也有采用其它液压元件的。按转换时控制方式可分：人工控制；压力信号控制；位置信号控制和其它方式控制。 （2）快速运动和工作进给的换接回路 图1是机床液压系统中常用的一种快速运动与工作进给速度换接回路。该换接方法平稳性及定位精度较差。 图2是行程换向阀速度换接回路。该回路换接过程平稳、冲击小、定位精度高，常用于自动钻床等机床上。
