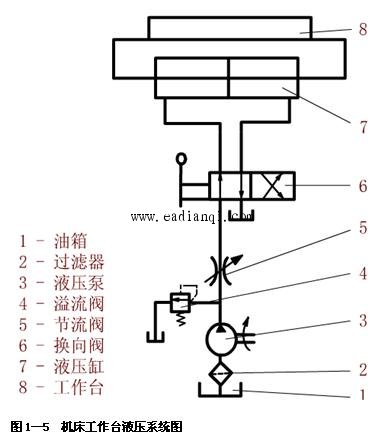

如图所示为一种驱动机床工作台的液压传动系统，它由油箱、滤油器、液压泵、溢流阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。 本文来自www.eadianqi.com

    在机床工作台液压系统中，电机带动液压泵旋转，为系统提供压力油，液压缸驱动工作台作往复运动，换向阀使工作台换向，节流阀与溢流阀共同作用，调节工作台的运动速度，再加上油箱、管道、过滤器等保证了系统正常工作。
