1．开环控制系统

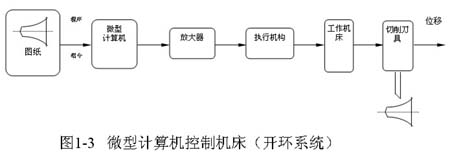

指系统的输出端与输入端不存在反馈回路，输出量对系统的控制作用不发生影响的系统。如工业上使用的数字程序控制机床，参见图1-3。
自动控制网www.eadianqi.com版权所有

系统每一个输入信号，必有一个固定的工作状态和一个系统的输出量与之相对应，但是不具有修正由于扰动而出现的被控制量希望值与实际值之间误差的能力。 本文来自www.eadianqi.com

开环系统结构简单，成本低廉，工作稳定。但开环控制不能自动修正被控制量的误差、系统元件参数的变化以及外来未知干扰都会影响系统精度的。 本文来自www.eadianqi.com

2．闭环控制系统

自动控制网www.eadianqi.com版权所有

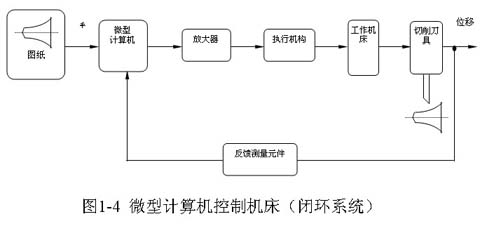

系统输出信号与输入端之间存在反馈回路的系统，叫闭环控制系统。闭环控制系统也叫反馈控制系统。“闭环”这个术语的含义，就是应用反馈作用来减小系统误差如图1-4所示。

在图1-4中，引入了反馈测量元件，闭环控制系统由于有“反馈”作用的存在，具有自动修正被控制量出现偏差的能力，可以修正元件参数变化及外界扰动引起的误差，所以其控制效果好，精度高。闭环控制系统不足之处，除了结构复杂，成本较高外，一个主要的问题是由于反馈的存在，控制系统可能出现“振荡”。

本文来自www.eadianqi.com

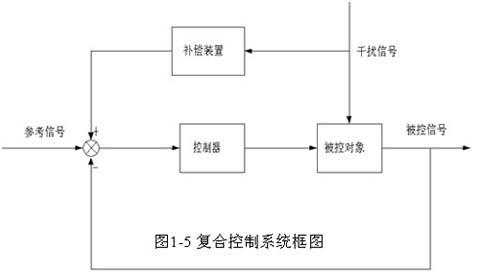

3．复合控制系统 本文来自www.eadianqi.com

复合控制是闭环控制和开环控制相结合的一种方式。它是在闭环控制等基础上增加一个干扰信号的补偿控制，以提高控制系统的抗干扰能力。

增加干扰信号的补偿控制作用，可以在干扰对被控量产生不利影响所同时及时提供控制作用以抵消此不利影响。纯闭环控制则要等待该不利影响反映到被控信号之后才引起控制作用，对干扰的反应较慢。两者的结合既能得到高精度控制，又能提高抗干扰能力。 自动控制网www.eadianqi.com版权所有
