功能模块的基本操作，包括模块的移动复制删除转向改变大小模块命名颜色设定参数设定属性设定模块输入输出信号等。

自动控制网www.eadianqi.com版权所有

    模块库中的模块可以直接用鼠标进行拖曳（选中模块，按住鼠标左键不放）而放到模型窗口中进行处理。

    在模型窗口中，选中模块，则其4个角会出现黑色标记。此时可以对模块进行以下的基本操作。

本文来自www.eadianqi.com

    1移动：选中模块，按住鼠标左键将其拖曳到所需的位置即可。若要脱离线而移动，可按住shift键，再进行拖曳。 自动控制网www.eadianqi.com版权所有

    2复制：选中模块，然后按住鼠标右键进行拖曳即可复制同样的一个功能模块。 自动控制网www.eadianqi.com版权所有

    3删除：选中模块，按Delete键即可。若要删除多个模块，可以同时按住Shift键，再用鼠标选中多个模块，按Delete键即可。也可以用鼠标选取某区域，再按Delete键就可以把该区域中的所有模块和线等全部删除。

本文来自www.eadianqi.com

    4转向：为了能够顺序连接功能模块的输入和输出端，功能模块有时需要转向。在菜单Format中选择FlipBlock旋转180度，选择RotateBlock顺时针旋转90度。或者直接按Ctrl+F键执行FlipBlock，按Ctrl+R键执行RotateBlock。 自动控制网www.eadianqi.com版权所有

    5改变大小：选中模块，对模块出现的4个黑色标记进行拖曳即可。

    6模块命名：先用鼠标在需要更改的名称上单击一下，然后直接更改即可。名称在功能模块上的位置也可以变换180度，可以用Format菜单中的FlipName来实现，也可以直接通过鼠标进行拖曳。HideName可以隐藏模块名称。 本文来自www.eadianqi.com

    7颜色设定：Format菜单中的ForegroundColor可以改变模块的前景颜色，BackgroundColor可以改变模块的背景颜色；而模型窗口的颜色可以通过ScreenColor来改变。 自动控制网www.eadianqi.com版权所有

    8参数设定：用鼠标双击模块，就可以进入模块的参数设定窗口，从而对模块进行参数设定。参数设定窗口包含了该模块的基本功能帮助，为获得更详尽的帮助，可以点击其上的help按钮。通过对模块的参数设定，就可以获得需要的功能模块。

    9属性设定：选中模块，打开Edit菜单的BlockProperties可以对模块进行属性设定。包括Description属性Priority优先级属性Tag属性Openfunction属性Attributesformatstring属性。其中Openfunction属性是一个很有用的属性，通过它指定一个函数名，则当该模块被双击之后，Simulink就会调用该函数执行，这种函数在MATLAB中称为回调函数。

本文来自www.eadianqi.com

    10模块的输入输出信号：模块处理的信号包括标量信号和向量信号；标量信号是一种单一信号，而向量信号为一种复合信号，是多个信号的集合，它对应着系统中几条连线的合成。缺省情况下，大多数模块的输出都为标量信号，对于输入信号，模块都具有一种“智能”的识别功能，能自动进行匹配。某些模块通过对参数的设定，可以使模块输出向量信号。

自动控制网www.eadianqi.com版权所有

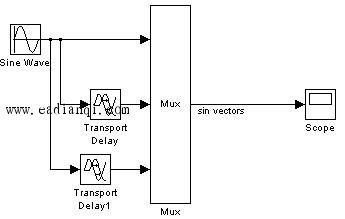

    例1

     自动控制网www.eadianqi.com版权所有

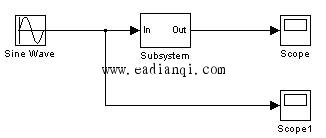

    例2 自动控制网www.eadianqi.com版权所有
