根据GB/T307．1－2005和GB/T307．4－2002规定，向心轴承的公差等级由低到高依次分为0、6、5、4和2共5个级别，圆锥滚子轴承的公差等级分为0、6x、5和4共4个级别，推力轴承的公差等级分为0、6、5和4共4个级别。仅向心轴承有2级，圆锥滚子轴承有6x级而无6级。 本文来自www.eadianqi.com 0级轴承在机械制造业中应用最广，通常称为普通级，在轴承代号标注时不予注出。它用于旋转精度要求不高、中等负荷、中等转速的一般机构中，如普通机床和汽车的变速机构等。 自动控制网www.eadianqi.com版权所有 6级轴承应用于旋转精度和转速要求较高的旋转机构中，如普通机床主轴的后轴承等。 本文来自www.eadianqi.com 5、4级轴承应用于旋转精度和转速要求高的旋转机构中，如高精度机床、磨床、精密丝杠车床和滚齿机等的主轴轴承。 自动控制网www.eadianqi.com版权所有 2级轴承应用于旋转精度和转速要求特别高的旋转机构中，如精密坐标镗床和高精度齿轮磨床等的主轴轴承。 自动控制网www.eadianqi.com版权所有 向心或向心推力轴承内圈和外圈都是薄壁件，在制造过程中或在自由状态下都很容易变形；而当轴承内圈与轴、外圈与外壳孔装配后，很容易使这种变形得到纠正。根据这种特点，滚动轴承标准不仅规定了两种尺寸公差带，还规定了两种形状公差。其目的是控制轴承的变形程度、轴承与轴和壳体孔配合的尺寸精度。 本文来自www.eadianqi.com
两种尺寸公差是：轴承的单一内径（
两种形状公差是：轴承单一径向平面内，内径（ 本文来自www.eadianqi.com

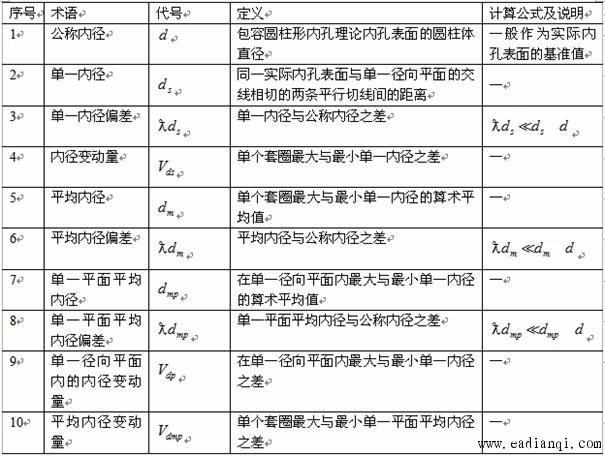

凡合格的滚动轴承，应同时满足所规定的两种公差的要求，相应计算公式如表所示。计算滚动轴承与孔轴结合的间隙或过盈时，应以平均尺寸为准。 自动控制网www.eadianqi.com版权所有 向心滚动轴承的旋转精度包括：轴承内、外圈的径向跳动，轴承内、外圈端面对滚道的跳动，内圈基准端面对内孔的跳动，外径表面母线对基准端面的倾斜度变动量等。 自动控制网www.eadianqi.com版权所有 表 滚动轴承内径尺寸计算公式（摘自GB4199—2003） 本文来自www.eadianqi.com
本文来自www.eadianqi.com
注：滚动轴承外径尺寸计算公式与内径类似，如单一外径偏差为单一外径与公称外径之差 |
）与外径（
）的极限偏差，单一平面的平均内径（
）和外径（
）的极限偏差。 本文来自www.eadianqi.com
）与外径（
）变动量（
），轴承平均内径与外径的变动量（
）。
。 自动控制网www.eadianqi.com版权所有
