电磁吸盘用来吊运具有导磁性的黑色金属材料及其制品的吊具。电磁吸盘由铸钢壳体和置于其中的线圈构成（见图1）。用电缆将直流电送入线圈绕组。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

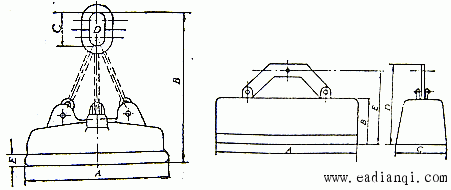

图1 电磁吸盘
　 当起重电磁吸盘降落在被吊运的黑色金属制品上时，电磁铁的磁通由电磁铁的外壳通过物品而闭合，产生电磁吸引力（见图2），并一直保持到断电为止。为保证安全，电磁吸盘的线路都有延时性能。

本文来自www.eadianqi.com

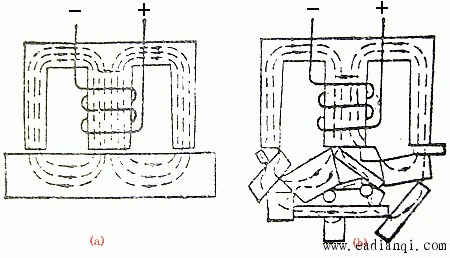

图2 电磁吸盘工作原理
　 圆形电磁吸盘用来起吊钢锭、钢铁铸件及废钢屑等。矩形电磁盘用来起吊钢板、钢管以及各种型钢。
　 电磁吸盘的优点是自动装卸，效率高。缺点是自重大，消耗功率大，断电时物品会坠落。起吊能力受温度和Mn、Ni含量的影响。
　 一般起吊温度在200℃以下的黑色金属制品，温度达500℃时电磁吸盘的起吊能力就会下降50%左右。当温度达到700℃时，则没有起吊能力（一般碳素钢到785℃磁性全部消失）。
　 目前也有用于高温起吊电磁吸盘，这种电磁吸盘可以吸高温制品，但普通电磁吸盘不准吸高温制品。
　 操作安全要求：
　 ①注意平衡，电磁吸盘应置于制品重心上方，然后通电，防止轻的铁屑飞溅；
　 ②起吊时，工作电流应达到额定值才能起吊；
　 ③降落电磁吸盘，要注意周围情况，防止伤人；
　 ④在起吊时，要注意金属制品与电磁吸盘之间不应有非导磁性物品，如木片、沙石等，否则会影响起吊能力；
　 ⑤要认真检查各部分的零部件，发现损坏应及时更换；
　 ⑥吊运过程中，要特别注意安全，不准在设备或人员头上通过。 本文来自www.eadianqi.com
