起重机械由驱动装置、工作机构、取物装置、操纵控制系统和金属结构组成（见图1）。通过对控制系统的操纵，驱动装置将动力能量输入，转变为机械能（即适宜的力或运动速度），再传递给取物装置。取物装置将被搬运物料与起重机联系起来，通过工作机构单独或组合运动，完成物料搬运任务。可移动的金属结构将各组成部分连接成一个整体，并承载起重机的自重和吊重。
 本文来自www.eadianqi.com

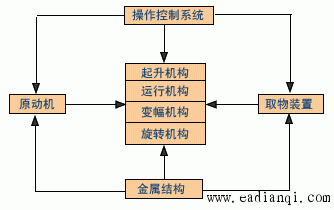

图1 起重机的组成
1．驱动装置
驱动装置是用来驱动工作机构的动力设备的。常见的驱动装置有电力驱动、内燃机驱动和人力驱动等。电能是清洁、经济的能源，电力驱动是现代起重机的主要驱动型式，几乎所有的在有限范围内运行的有轨起重机、升降机、电梯等都采用电力驱动。对于可以远距离移动的流动式起重机（如汽车起重机、轮胎起重机和履带起重机）多采用内燃机驱动。人力驱动适用于一些轻小起重设备，也用作某些设备的辅助、备用驱动和意外（或事故状态）的临时动力。
2．工作机构
工作机构包括：起升机构、运行机构、变幅机构和旋转机构，被称为起重机的四大机构。
（1）起升机构，是用来实现物料的垂直升降的机构，是任何起重机不可缺少的部分，因而是起重机最主要、最基本的机构。
（2）运行机构，是通过起重机或起重小车运行来实现水平搬运物料的机构，有无轨运行和有轨运行之分，按其驱动方式不同分为自行式和牵引式两种。
（3）变幅机构，是臂架起重机特有的工作机构。变幅机构通过改变臂架的长度和仰角来改变作业幅度。
（4）旋转机构，是使臂架绕着起重机的垂直轴线作回转运动，在环形空间运移动物料。 起重机通过某一机构的单独运动或多机构的组合运动，来达到搬运物料的目的。 自动控制网www.eadianqi.com版权所有
3．取物装置
取物装置是通过吊、抓、吸、夹、托或其他方式，将物料与起重机联系起来进行物料吊运的装置。根据被吊物料不同的种类、形态、体积大小，采用不同种类的取物装置。例如，成件的物品常用吊钩、吊环；散料（如粮食、矿石等）常用抓斗、料斗；液体物料使用盛筒、料罐等。也有针对特殊物料的特种吊具，如吊运长形物料的起重横梁，吊运导磁性物料的起重电磁吸盘，专门为冶金等部门使用的旋转吊钩，还有螺旋卸料和斗轮卸料等取物装置，以及集装箱专用吊具等。合适的取物装置可以减轻作业人员的劳动强度，大大提高工作效率。防止吊物坠落，保证作业人员的安全和吊物不受损伤是对取物装置安全的基本要求。
4．金属结构
金属结构是以金属材料轧制的型钢（如角钢、槽钢、工字钢、钢管等）和钢板作为基本构件，通过焊接、铆接、螺栓连接等方法，按一定的组成规则连接，承受起重机的自重和载荷的钢结构。金属结构的重量约占整机重量的40％～ 70％左右，重型起重机可达90％；其成本约占整机成本的30％以上。金属结构按其构造可分为实腹式（由钢板制成，也称箱型结构）和格构式（一般用型钢制成，常见的有根架和格构柱）两类，组成起重机金属结构的基本受力构件。这些基本受力构件有柱（轴心受力构件）、梁（受弯构件）和臂架（压弯构件），各种构件的不同组合形成功能各异的起重机。受力复杂、自重大、耗材多和整体可移动性是起重机金属结构的工作特点。 本文来自www.eadianqi.com
起重机的金属结构是起重机的重要组成部分，它是整台起重机的骨架，将起重机的机械、电气设备连接组合成一个有机的整体，承受和传递作用在起重机上的各种载荷井形成一定的作业空间，以便使起吊的重物顺利搬运到指定地点。金属结构的垮塌破坏会给起重机带来极其严重甚至灾难性的后果。
5．控制操纵系统
通过电气、液压系统控制操纵起重机各机构及整机的运动，进行各种起重作业。控制操纵系统包括各种操纵器、显示器及相关元件和线路，是人机对话的接口。安全人机学的要求在这里得到集中体现。该系统的状态直接关系到起重作业的质量、效率和安全。
起重机与其他一般机器的显著区别是庞大、可移动的金属结构和多机构的组合工作。间歇式的循环作业、起重载荷的不均匀性、各机构运动循环的不一致性、机构负载的不等时性、多人参与的配合作业等特点，又增加了起重机的作业复杂性、安全隐患多、危险范围大。事故易发点多、事故后果严重，因而起重机的安全格外重要。 本文来自www.eadianqi.com
|
