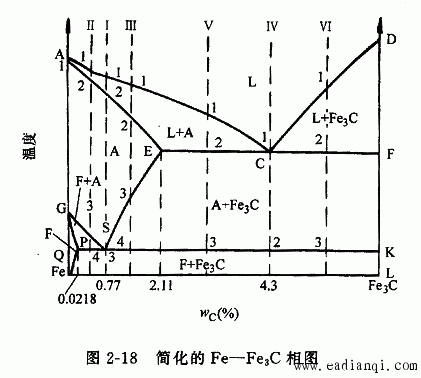

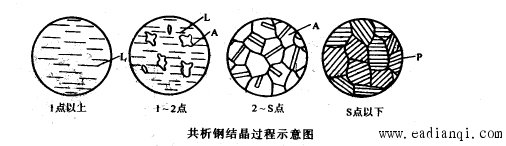

|
图中Ⅰ表示共析钢（ Wc＝0.77％），合金在1点以上为液体（L），当缓冷至稍低于1点温度时，开始从液体中结晶出奥氏体（A），A的数量随温度的下降而增多。温度降到2点时，液体全部结晶为奥氏体。2～S点之间，合金是单一奥氏体相。继续缓冷至S点时，奥氏体发生共析转变，转变成珠光体（P）。727℃以下，P基本上不发生变化。故室温下共析钢的组织为P。共析钢的结晶过程如下图所示。 自动控制网www.eadianqi.com版权所有
|
|
图中Ⅰ表示共析钢（ Wc＝0.77％），合金在1点以上为液体（L），当缓冷至稍低于1点温度时，开始从液体中结晶出奥氏体（A），A的数量随温度的下降而增多。温度降到2点时，液体全部结晶为奥氏体。2～S点之间，合金是单一奥氏体相。继续缓冷至S点时，奥氏体发生共析转变，转变成珠光体（P）。727℃以下，P基本上不发生变化。故室温下共析钢的组织为P。共析钢的结晶过程如下图所示。 自动控制网www.eadianqi.com版权所有
|
