机床夹具设计步骤

时间:2015-09-20 16:31来源:www.eadianqi.com 编辑:自动控制网
一、机床专用夹具的设计步骤 (一)设计前的准备工作 1)明确工件的年生产纲领。 2)熟悉工件的零件图和工序图。 3)了解工艺规程中本工序的加工内容、机床、刀具、切削用量、工时定额和同时加工工件数。 (二)总体方案的确定 1)定位方案根据工序图分析本

  一、机床专用夹具的设计步骤
  (一)设计前的准备工作
  1)明确工件的年生产纲领。
  2)熟悉工件的零件图和工序图。
  3)了解工艺规程中本工序的加工内容、机床、刀具、切削用量、工时定额和同时加工工件数。
  (二)总体方案的确定
  1)定位方案——根据工序图分析本工序的工序内容和加工精度要求,按照六点定位原理拟定定位方案和选择定位元件。要拟定几种具体方案进行分析比较,通过分析和计算定位误差,从中确定合理的方案。
  2)夹紧方案——确定夹紧力的方向、作用点,选择和确定夹紧元件或夹紧机构,估算夹紧力大小,选择和设计动力源。夹紧方案也需反复分析比较。
  3)夹具的总体形式——一般应根据工件的形状、大小、加工内容及选用机床等因素来确定。
  (三)绘制夹具装配图——总装配图应按比例 1:1 绘制,主视图应按操作实际位置布置,三视图要能完整清楚地表示出夹具的工作原理和结构。

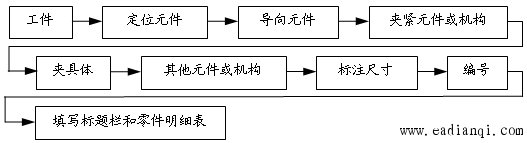

  机床专用夹具的设计步骤及绘制夹具装配图的一般顺序:

自动控制网www.eadianqi.com版权所有



  (四)绘制夹具零件图
  装配图中的非标准零件均应绘制零件图,视图尽可能与装配图上的位置一致,尺寸及公差、形位公差、配合精度及表面粗糙度等要标注完整。
  二、夹具精度的验算
  1)工件在夹具中的定位误差和夹紧误差。
  2)夹具在机床上的对定误差。
  3)加工过程中的其他误差。
