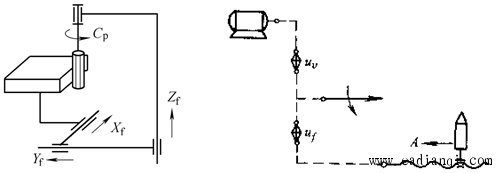

机床的基本工作原理：通过刀具与工件之间的相对运动，由刀具切除工件加工表面多余的金属材料，形成工件加工表面的几何形状和尺寸。工件加工表面几何形状的形成取决于机床的运动功能，而几何尺寸则取决于机床的运动行程。 几何表面的形成原理：任何一个表面都可以看是一条曲线（或直线）沿着另一条曲线（或直线）运动的轨迹。这两条曲线（或直线）称为该表面的发生线，前者称为母线，后者称为导线。工件加工表面的发生线是通过刀具切削刃与工件接触并产生相对运动而形成的。常见的四种方法为：1）轨迹法；2）成形法；3）相切法；4）展成法（滚切法）。 加工表面的形成方法是母线形成方法和导线形成方法的组合。加工表面形成所需的刀具与工件之间的相对运动也是形成母线和导线所需相对运动的组合。 为了完成工件表面的加工，机床上需要设置各种运动，每个运动的功能是不同的。 1）表面成形运动（简称成形运动） 成形运动又分为主运动和进给运动。主运动也可称为切削运动。它是形成加工表面必不可少的成形运动。进给运动是维持切削得以继续的运动。 2）非成形运动 自动控制网www.eadianqi.com版权所有 机床运动功能式表示机床的运动个数、形式、功能及排列顺序，是描述机床运动功能最简洁的表达形式。如铣床的运动功能式为：W/XfYfZfCp/T。 在机床的运动功能式中添加上“．” 符号后，可称为机床运动分配式。如卧式升降台铣床的运动分配式为：W/XfYfZf．Cp/T。 机床运动原理图是表达机床运动功能式的图形，是认识、分析和设计机床传动系统设计的依据。左下图所示为立式铣床的运动原理图。  机床传动原理图是同时表示机床的动力源与执行件、不同执行件之间的运动及传动关系的简图。右上图所示为卧式车床的传动原理图。 传动原理图对采用机械式变速传动的机床是必要的。 |
