装配精度

时间:2015-09-19 18:33来源:www.eadianqi.com 编辑:自动控制网
装配精度 : 是指产品装配后实际达到的精度。 为保证产品可靠性和精度稳定性, 装配精度稍高于标准通用产品有国标、部标,无标准根据用户使用要求 产品的装配精度包括: 零件间的距离精度 相互配合精度 相互位置精度 相对运动精度 接触精度 装配尺寸链的建立

装配精度: 是指产品装配后实际达到的精度。

本文来自www.eadianqi.com

为保证产品可靠性和精度稳定性, 装配精度稍高于标准通用产品有国标、部标,无标准根据用户使用要求

自动控制网www.eadianqi.com版权所有

产品的装配精度包括:
零件间的距离精度
相互配合精度
相互位置精度
相对运动精度
接触精度 自动控制网www.eadianqi.com版权所有

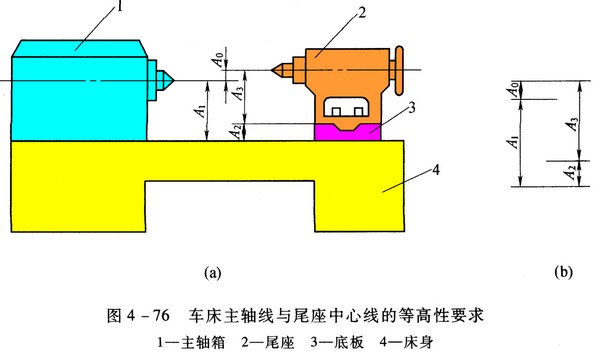

装配尺寸链的建立
1.确定封闭环,通常是产品或部件的装配精度要求;
2.确定各组成环,对装配精度有直接影响的零件尺寸或位置关系;
3.按层次分别建立部件和产品装配尺寸链; 封闭环一次性
4.影响小的组成环忽略,遵守组成环最少原则即一件一环

本文来自www.eadianqi.com

★ 零件的加工精度是保证产品装配精度的基础,但装配精度并不完全取决于零件的加工精度
★ 装配精度的保证应从产品结构、机械加工和装配工艺方法等几方面综合考虑。
★ 装配方法不同,解算尺寸链的方法及结果也不同。
★ 零部件的尺寸精度和偏差,根据装配精度要求和装配方法通过解算装配尺寸链来确定。 本文来自www.eadianqi.com
