一、拟定轴上零件的装配方案
     原则：1）轴的结构越简单越合理；
     2）装配越简单、方便越合理。
     例：如图锥—斜齿轮传动
     已知条件：轴系装配简图、轴上零件的尺寸、传动的功率P 和转速n。
     试：确定低速轴轴上零件的装配方案

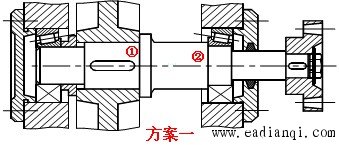

     拟定轴上零件装配方案 本文来自www.eadianqi.com


     二、轴上零件的定位和固定
     1.轴向固定
     零件在轴上的轴向定位要准确而可靠，以使其安装位置确定，能承受轴向力而不产生轴向位移,轴向定位通常采用轴肩或轴环。
     轴肩由定位面和内圆角组成

    轴肩                  轴环

     轴向固定
     1)轴肩定位
     为能拆卸轴承，应使h<δ。

     为保证零件定位可靠，应使ι< B。
     2)圆螺母固定
     3)套筒固定

     轴向固定
     4)弹簧挡圈定位

     5)锥形轴端与轴端挡圈定位

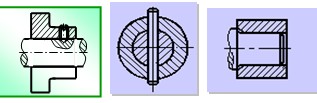

     2.周向固定
     平键联接、花键联接、紧定螺钉、销及过盈配合联接等。 自动控制网www.eadianqi.com版权所有
     周向固定

     紧定螺钉联接

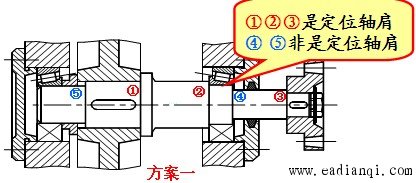

     轴系定位分析

     齿轮轴向固定：
     齿轮右侧轴环定位①，左侧套筒固定，该段轴头长度稍短于齿轮轮毂的宽度，避免三面共线。
     齿轮周向固定：
     普通平键，键的长度稍短于该段轴头长度。
     右轴承轴向固定：
     内圈由轴肩②定位，外圈由右轴承盖固定。
     轴系定位分析

     联轴器轴向固定：
     左侧由轴肩③定位，右侧由轴端挡圈固定。
     联轴器周向固定：
     普通平键，键的长度稍短于该段轴头长度。
     左轴承轴向固定：
     内圈由套筒定位，外圈由左轴承盖固定。
     三、确定轴的各段直径和长度
     按扭转强度求最小轴径：

     作为转轴的轴端直径→

     本文来自www.eadianqi.com
     按轴上零件的装配方案和结构要求，确定各段轴径和长度，基本原则：
     确定各段轴径和长度的基本原则：
     1、与标准件配合处直径按标准件取值；
     2、与非标准件配合处直径取标准尺寸；
     3、非配合直径的轴肩高度要保证定位可靠、装拆方便；
     4、各段长度要考虑零件的定位、装配、运转空间尺寸等。

     四、轴的结构工艺性

     两个键槽布置在同一母线上。
