柱蜗杆传动主要参数和几何尺寸

时间:2015-09-18 10:49来源:www.eadianqi.com 编辑:自动控制网
一、主要参数以中间平面上的参数为基准。 垂直于蜗轮轴线且通过蜗杆轴线的平面,称为中间平面。在中间平面内蜗杆与蜗轮的啮合就相当于渐开线齿条与齿轮的啮合。在蜗杆传动的设计计算中,均以中间平面上的基本参数和几何尺寸为基准 。 1、模数 m 和压力角 2、
    一、主要参数—以中间平面上的参数为基准。

     垂直于蜗轮轴线且通过蜗杆轴线的平面,称为中间平面。在中间平面内蜗杆与蜗轮的啮合就相当于渐开线齿条与齿轮的啮合。在蜗杆传动的设计计算中,均以中间平面上的基本参数和几何尺寸为基准 。
     1、模数 m 和压力角α

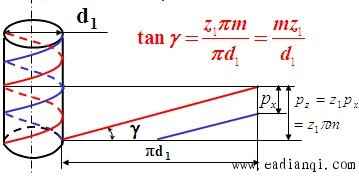

     2、蜗杆分度圆柱导程角γ

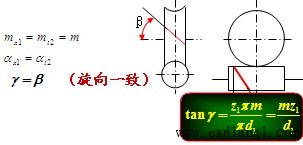

     正确啮合条件:

     3.蜗杆分度圆直径

自动控制网www.eadianqi.com版权所有


     为减少蜗轮滚刀数目,规定 为标准值。
     蜗杆分度圆直径与模数搭配,对应关系见表10-1。

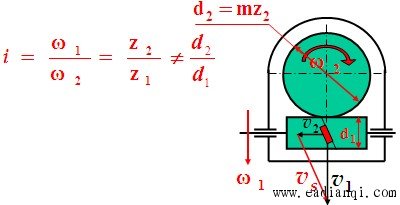

     4.蜗杆头数、传动比i、蜗轮齿数
     少,γ角小,效率低,i大但可以有自锁性;
     多,γ角大,效率高,但加工困难。
     =1,2,4,6
自动控制网www.eadianqi.com版权所有


     过多, 大,使蜗杆跨度大,刚度低,一般
     一般=28~80
     二、几何尺寸计算
     蜗杆分度圆直径
     蜗杆齿顶圆直径
本文来自www.eadianqi.com

     蜗杆齿根圆直径
     蜗轮分度圆直径
     蜗轮齿顶圆直径
     蜗轮齿根圆直径
     中心距
