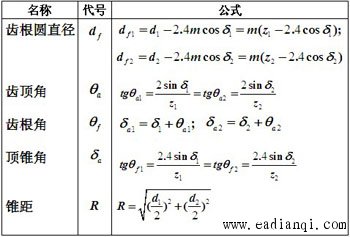

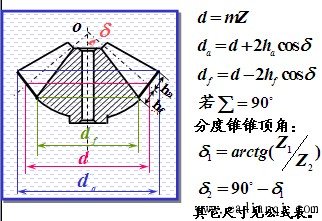

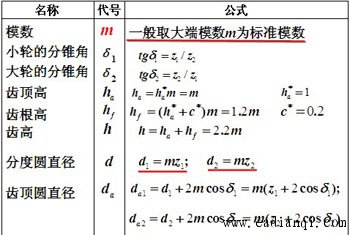

1、参数： 大端参数为标准值  2、正确啮合条件： 两轮大端模数、压力角相等，均为标准值。 3、重合度：按当量齿轮计算，公式略。 4、传动比： 正确安装的一对标准圆锥齿轮，其节圆锥与分度圆锥重合。分度圆锥母线长度称为锥距，用R表示。 分度圆锥母线与轴线的夹角为分度圆锥角，用δ表示，则  因  当  =90° 自动控制网www.eadianqi.com版权所有   传动比：   5、几何尺寸：  直齿锥齿轮各部分尺寸的几何关系  直齿锥齿轮各部分尺寸的几何关系  本文来自www.eadianqi.com |
|
