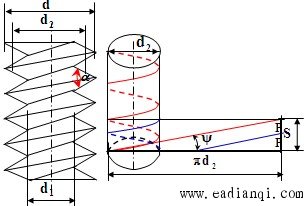

螺纹的形成 将底边长度等于  的直角三角形绕在一直径为  的圆柱体上,并使底边与圆柱体的底边重合，斜边在圆柱体上形成一条螺旋线.取任意平面图形，使它的一边靠在圆柱母线上，并沿螺旋线移动，使该图形的平面通过圆柱体的轴线，得到相应螺纹。  将底边长度等于  的直角三角形绕在一直径为 的圆柱体上,并使底边与圆柱体的底边重合，斜边在圆柱体上形成一条螺旋线.

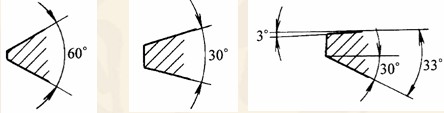

螺纹牙型
本文来自www.eadianqi.com  (a)三角形螺纹 (b)梯形螺纹 (c)锯齿形螺纹  (d)矩形螺纹 (e)半圆形螺纹
常用螺纹的种类、特点与应用
按牙型分: 1.三角形螺纹： ①普通螺纹 粗牙螺纹:用于紧固件. 细牙螺纹:同样的公称直径下，螺距最小，自锁性好，适于薄壁细小零件和冲击变载等. ②管螺纹 是一种特殊细牙螺纹，专门用于管件连接。  本文来自www.eadianqi.com 三角形螺纹
2.矩形螺纹 3.梯形螺纹

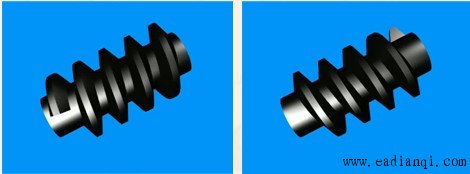

  4.锯齿形螺纹  小结 三角形螺纹、管螺纹、联接螺纹; 矩形、梯形、锯齿形螺纹、传动螺纹. 根据螺旋线绕行方向螺旋线头数： 左旋螺纹和右旋螺纹 单线螺纹和多线螺纹  自动控制网www.eadianqi.com版权所有 左旋 右旋（多用）
单线螺纹（n=1）—用于联接；
多线螺纹（n≥2）—用于传动，一般为便于制造n≤4。  单线螺纹和多线螺纹

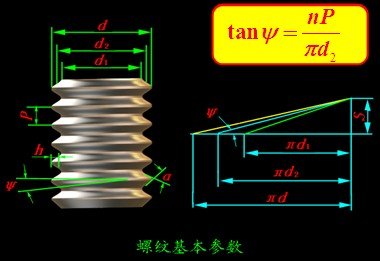

①大径d（D）
与外螺纹牙顶相重合的假想圆柱体直径，定为螺纹公称直径。 ②小径  ③中径  ④螺距P 相邻两牙在中径线上对应两点间的轴向距离。 本文来自www.eadianqi.com ⑤导程S 同一条螺旋线上的相邻两牙在中径线上的对应两点间的轴向距离。 ⑥升角ψ 中径圆柱面上，螺旋线的切线与垂直于螺纹轴线的平面的夹角。 ⑦牙型角α 螺纹轴向平面内螺纹牙型两侧边的夹角。 ⑧牙型斜角β 螺纹牙的侧边与螺纹轴线垂直平面的夹角。  |
