机器的组成： 辅助系统（比如润滑、显示、照明等)   一、 设计机器及零件时应满足的要求 机器应满足的要求： 零件应满足的要求： 1、使用功能要求 → 1、工作可靠要求（强度、刚度、寿命） 2、经济性要求 2、结构工艺性要求 3、劳动保护要求  3、经济性要求（材料、质量、精度） 自动控制网www.eadianqi.com版权所有 4、可靠性要求 → 4、零件的可靠性要求 5、操作方便、外形美观等
设计机械零件要注意以下几点：

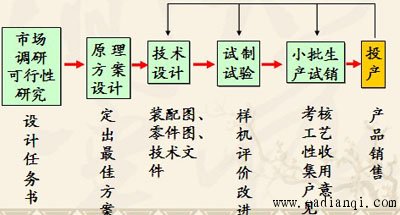

（1）合理选择材料，降低材料费用； （2）保证良好的工艺性，减少制造费用； （3）尽量采用标准化、通用化设计，简化设计过程从而降低成本。 二、机械设计的一般程序 1、机器设计的一般程序
2、机械零件设计的一般步骤
1）建立零件的受力模型，确定零件的计算载荷  =KP； 本文来自www.eadianqi.com 2）选择零件的类型与结构； 3）选择零件的材料； 4）按可能的失效形式确定零件的计算准则，并确定零件的基本尺寸； 5）零件的结构设计； 6）绘制零件的工作图，并编写计算说明书。 在设计过程中，这些步骤又是相互交错、反复进行的。 条件性计算： 在设计机械零件时往往是将较复杂的实际工作情况进行一定的简化，这些计算或多或少带有一定的条件性或假定性。 三、机械零件的主要失效形式及计算准则 失效：机械零件由于某种原因而丧失工作能力称为失效. 机械零件常见的失效形式: 1.断裂 2.过大的变形 3.表面破坏 4.破坏正常工作条件引起的失效 进行机械零件设计时必须根据零件的失效形式分析失效的原因，提出防止或减轻失效的措施，根据不同的失效形式提出不同的设计计算准则。 自动控制网www.eadianqi.com版权所有 机械零件计算准则 工作能力——零件不发生失效时的安全工作限度 计算准则——以防止产生各种可能失效为目的而拟定的零件工作能力计算依据的基本原则 主要包括以下几种： 强度准则、刚度准则、耐磨性准则、振动稳定性准则等。 1.强度准则 零件在载荷作用下抵抗破坏的能力  而   2.刚度准则 零件在载荷作用下抵抗弹性变形的能力  自动控制网www.eadianqi.com版权所有 y——可以是挠度、偏转角或扭转角 3、耐磨性准则 作相对运动的零件其工作表面抵抗磨损的能力  4.振动稳定性准则  5、热平衡准则  |
