反馈系统方框图及其组成

时间:2015-02-28 14:58来源:www.eadianqi.com 编辑:自动控制网
系统方框图由许多对信号(量)进行单向传递的元件方框和一些连线组成,表征了系统各元件之间及系统与外界之间进行信息交换的过程。它包括三个基本的单元,即引出点(分支点):表示信号的引出或信号的分支,箭头表示信号的传递方向,线上标记信号的名称,如

  系统方框图由许多对信号(量)进行单向传递的元件方框和一些连线组成,表征了系统各元件之间及系统与外界之间进行信息交换的过程。它包括三个基本的单元,即引出点(分支点):表示信号的引出或信号的分支,箭头表示信号的传递方向,线上标记信号的名称,如图1.(a)所示。

本文来自www.eadianqi.com

  比较点(相加点):表示两个或两个以上的信号进行相加或相减运算。“+”表示信号相加;“-”表示信号相减,如图1.(b)所示。

本文来自www.eadianqi.com

  元件方框:方框中写入元、部件的名称,进入箭头表示其输入信号;引出箭头表示其输出信号,如图1.(c)所示。 自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

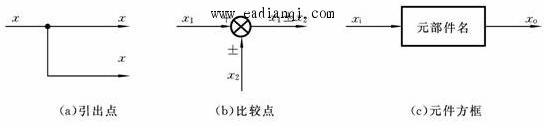

  图1 系统方框图的基本组成单元 自动控制网www.eadianqi.com版权所有
