目前，配电网自动化技术在电力系统持续发展的推动之下，应用愈加广泛、深入。很多电网公司近几年来也加大了对配电网工程建设项目的投资力度，尤其是配电网自动化项目方面的力度更是非常明显。配电网自动化技术主要是通过通信技术、计算机技术等远程监控配电网上的设备，以提升配电网运行效率及供电质量，使电网更能满足人们的生产、生活需求。介绍配电网系统构成及相关应用等。 自动控制网www.eadianqi.com版权所有 1.配电网系统的组成 自动控制网www.eadianqi.com版权所有 配电综合自动化系统主要由5个单项自动化系统加上通信网络综合优化而成（如图1 所示）: 自动控制网www.eadianqi.com版权所有

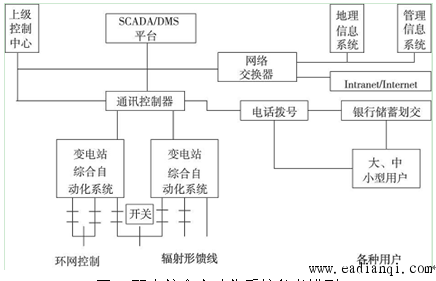

图1 配电综合自动化系统参考模型 自动控制网www.eadianqi.com版权所有
（1）含有SCAD/DMS 功能的能实现整个系统纵向和横向集成的开放式平台。 自动控制网www.eadianqi.com版权所有 （2）随电力一次设备分散布置, 测量、控制和保护单元在间隔层集成, 通过信息共享实现软件闭锁, 并能承担环网控制任务的变电站综合自动化系统。 本文来自www.eadianqi.com （3）与负荷开关配合的具有馈线终端FTU功能的环网故障定位、隔离和自动恢复系统。 自动控制网www.eadianqi.com版权所有 （4）具有远方自动读表、收集用户电工信息、负荷控制以及和银行配合实现电量计费等功能的数字分时电度表系统。 本文来自www.eadianqi.com （5）基于地理信息系统, 含变电、配电和用电等管理功能, 并与Intranet/Internet 配合工作的管理信息系统。 本文来自www.eadianqi.com （6）使用多种通信方式, 连接系统内部各个单元以及各系统之间的通信网络。 自动控制网www.eadianqi.com版权所有 从信息化管理的角度来看, 配电综合自动化系统的信息源, 共有3个主要层次: 本文来自www.eadianqi.com （1）网际层: 使用Intranet/ Internet ；主要和管理层通信, 实时信息由管理层转发, 并使用防火墙进行信息过滤, 确保管理层的安全运行。 本文来自www.eadianqi.com （2）管理层: 包括管理信息系统( MIS ) 、地理信息系统( GIS) 等；和实时层建立信关, 一般仅接收实时层的单向通信, 以确保实时层的高度安全。 自动控制网www.eadianqi.com版权所有 （3）实时层: 其内容为SCAD/ DMS、 变电站自动化、环网控制、负荷控制、电量计费等。 本文来自www.eadianqi.com 2.配电网系统综合自动化技术的应用 本文来自www.eadianqi.com 2.1功能设计 本文来自www.eadianqi.com 在配电网自动化系统当中，对其的功能设计是关乎能否实现配电网自动化预期目标的关键步骤。通常情况下，系统的应用应包含以下功能： 本文来自www.eadianqi.com （1）数据采集功能，用于实时监测相关电路，包括电压、电流、电能数据的记录。 自动控制网www.eadianqi.com版权所有 （2）故障处理。在10kV配电网系统中加入故障处理功能，可以在系统监测区域内出现故障时，自动定位故障区域，并开启隔离功能，为及时恢复供电和优化配电网提供保障。 本文来自www.eadianqi.com （3）用电管理。受限于系统的不完善，以往电能表的度数一般都需要工作人员亲自去现场抄表，再做统计以及后期电负荷预测，整个过程工作量大、流程繁杂，而利用10kV配电网自动化系统之后，则能够通过远程的操作，在终端完成这些工作。 本文来自www.eadianqi.com
（4）与GPRS相似的地图即时绘制以及通信功能。 自动控制网www.eadianqi.com版权所有
2.2模式 自动控制网www.eadianqi.com版权所有 整个配电网系统构成的主要部分：信息系统、故障指示系统、基于主站的配电自动化系统、配电综合自动化系统等。后两个系统都是利用通信设备，安装数据采集终端，通过远程控制的方式对对象进行实时监视。 本文来自www.eadianqi.com 配电网故障自动定位技术的研究是保证智能配电网安全可靠运行的一项基础性工作，具有重要的现实意义。长期以来，国内外学者对配电网故障自动定位技术进行了大量的理论和实验研究，主要包括3 个方面：a)故障选线，识别判断母线多条出线中的故障线路，以便采取措施防止故障扩大，重点在于小电流接地配电网发生单相接地故障时的选线；b)区段定位，确定故障点所在故障区段，以便隔离故障并恢复非故障区域的供电；c)故障测距，即直接定位出故障位置，避免人工巡查故障点。上述3 个方面的研究本质均为定位故障，但各自对故障定位的要求不同，目的也有所差异，实现难度上逐渐增加。 本文来自www.eadianqi.com 2.3实施 自动控制网www.eadianqi.com版权所有
配电网自动化实施的方案模式，包括自动重合器、馈线自动化、自动重合分段器以及变电站主断路器与馈线断路器配合等模式。在配电网系统的运行环境下，会由自动重合器模式将两电源连接的环网分成有限段数，每段线路由相邻的两侧重合器作保护，当出现故障时，就可以由上一级重合器开断故障，尽可能地避免由变电站断路器进行分合馈线。随之，将分为就地控制模式、计算机集中监控模式和就地与远方监控混合模式的自动化模式开启，能及时、准确地切除故障，恢复非故障段供电，还可以实现网络优化调整和非正常方式下的集中控制。利用自动重合分段器模式，在变电站内断路器跳开后延时断开，确保再次送电成功。变电站主断路器与馈线断路器配合模式，则是对配电网的结构进行优化，将变电站的保护开关和馈线开关相配合，进而形成环网供电力案。 |
