在机电一体化产品中对于大行程传动机构往往采用齿轮齿条传动，因为其刚度、精度和工作性能不会因行程增大而明显降低，但它与其它齿轮传动一样也存在齿侧间隙，应采取消隙措施。 自动控制网www.eadianqi.com版权所有
当传动负载小时，可采用双片薄齿轮错齿调整法，使两片薄齿轮的齿侧分别紧贴齿条的齿槽两相应侧面，以消除齿侧间隙。 本文来自www.eadianqi.com 当传动负载大时，可采用双齿轮调整法。如图所示，小齿轮1、6分别与齿条7啮合，与小齿轮1、6同轴的大齿轮2、5分别与齿轮3啮合，通过预载装置4向齿轮3上预加负载，使大齿轮2、5同时向两个相反方向转动，从而带动小齿轮l、6转动，其齿便分别紧贴在齿条7上齿槽的左、右侧，消除了齿侧间隙。 本文来自www.eadianqi.com
本文来自www.eadianqi.com

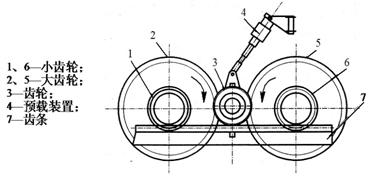

图1 双齿轮调整 自动控制网www.eadianqi.com版权所有 |
